1.用途、分类及编号

夯实机械分振动夯实机械和冲击夯实机械，主要用于沟渠、边角及各种小型土方夯实工程。夯实机械按夯实冲击能量大小分为轻型、中型和重型夯实机；按结构和工作原理分为自由落锤式夯实机、振动平板夯实机、振动冲击夯实机、爆炸式夯实机和蛙式夯实机。

（1）蛙式打夯机

蛙式打夯机是利用偏心块旋转产生离心力的冲击作用进行夯实作业的一种小型夯实机械。它结构简单、工作可靠、操作容易，因而广泛用于公路、建筑、水利等施工工程。

蛙式打夯机是由夯头1、夯架2、三角带3、8、底盘4、传动轴架5、电动机6、扶手和三角带轮等组成，如图10-19所示。电动机通过两级传动驱动偏心块旋转，产生离心力使夯头夯实地面和夯机向前移动。

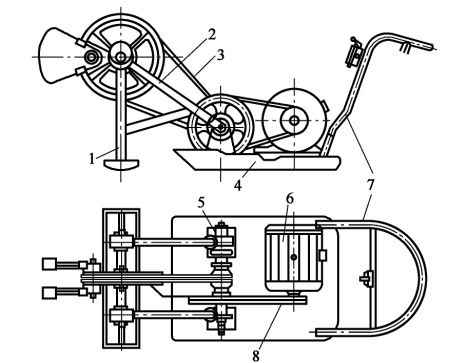

图10-19蛙夯外形构造图

1-夯头；2-夯架;3、8-三角带；4-底盘；5-传动轴架；6-电动机；7-扶手

（2）振动冲击夯实机

振动冲击夯的工作原理是由发动机(电机)带动曲柄连杆机构运动，产生上下往复作用力使夯实机跳离地面。在曲柄连杆机构作用力和夯实机重力作用下，夯板往复冲击被压实材料，达到夯实的目的。

振动冲击夯分内燃式和电动式两种形式。前者的动力是内燃发动机，后者动力是电动机。它们的结构都是由发动机(电机)、激振装置、缸筒和夯板等组成。

以HD60型快速冲击夯为例。该冲击夯主要由电动机1、减速器4、曲柄连杆机构5、6、活塞9、弹簧10、夯板12和操纵机构等组成，如图10-20所示。电动机动力经减速器4传给大齿轮，使安装在大齿轮轴上的曲柄5、连杆6运动，带动活塞9做上下往复运动，在弹簧力(压缩和伸张)作用下，使机器和夯板跳动，对被压材料产生高频冲击振动作用。

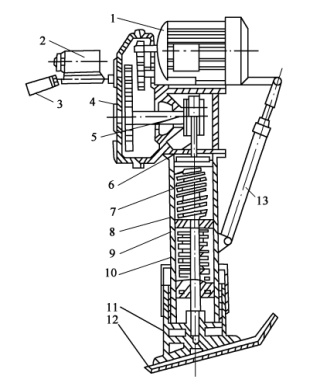

图10-20HD60型电动式快速冲击夯结构

1-电动机；2-电气开关；3-操纵手柄；4-减速器；5-曲柄；6连杆；7-内套筒；8-机体；9-滑套活塞；10-螺旋弹簧组；11底座；12-夯板；13-减振器支承器

内燃式振动冲击夯结构与电动式振动冲击夯基本相类似，仅动力装置为内燃机。

（3）振动平板夯实机

振动平板夯是利用激振器产生的振动能量进行压实作业，在工程量不大、狭窄场地广泛使用。

振动平板夯分非定向和定向两种形式，它是由发动机、夯板、激振器、弹簧悬挂系统等组成，如图10-21所示。动力由发动机经皮带传给偏心块式激振器，由激振器产生的偏心力矩带动夯板以一定的振幅和激振力振实被压材料。非定向振动平板夯是靠激振器产生的水平分力自动前移，定向振动平板夯是靠两个激振器壳体中心(两激振器中心)所处位置的不同,使振动平板原地垂直振动或在总离心力的水平分力作用下水平移动。

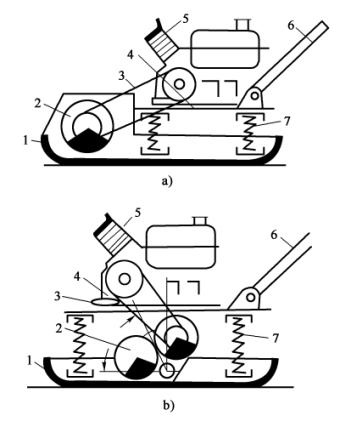

图10-21振动平板夯结构原理图

ａ．非定向振动式；ｂ．定向振动式

1-夯板；2-激振器；3-V形皮带；4-发动机底架；5-操纵手柄;6-扶手；7-弹簧悬挂系统

2.特点及适用范围

振动夯适用于非黏性土、砾石、碎石的压实，而冲击夯实机或夯实板则适用于黏土、砂质黏土和灰土的夯实作业。

3.常见设备

1、电动平板振动夯实机

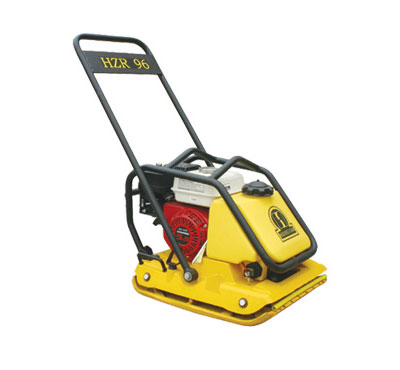

2、内燃平板振动夯实机
3、电动振动冲击夯

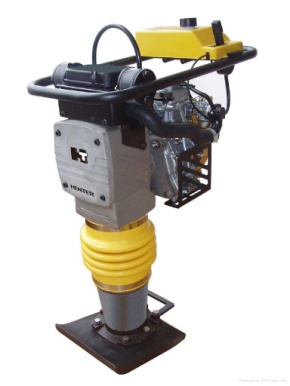

4、内燃振动冲击夯
5、爆炸式夯实机

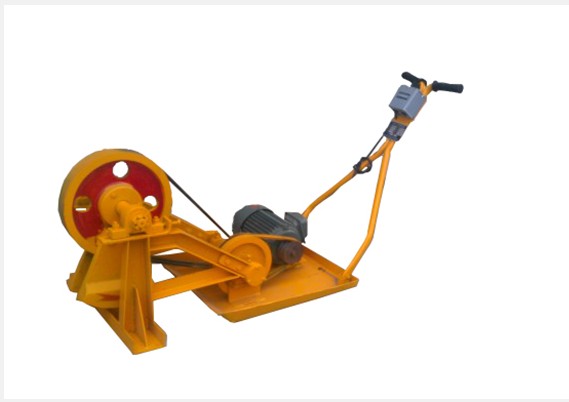

6、蛙式夯实机
