1.滑模式水泥混凝土摊铺机用途与分类
在给定摊铺宽度(或高度)上，能将新拌水泥混凝土混合料进行布料、计量、振动密实和滑动模板成型并抹光，从而形成路面或水平构造物的处理加工机械统称为滑模式水泥混凝土摊铺机。

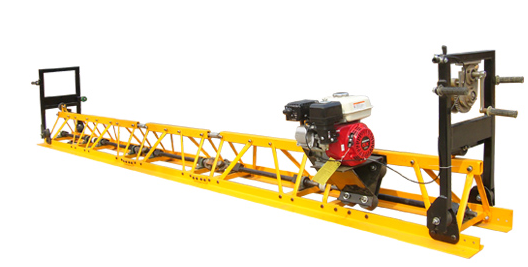

图9-16滑模式水泥混凝土摊铺机
(一)滑模式水泥混凝土摊铺机的分类
按功能和用途分类
(1)路面滑模摊铺机用于市政道路、公路、航空港、码头、车站、竞赛场、停车场和桥面施工。
(2)路缘滑模摊铺机主要用于路缘石的修筑，还可用于道路中间和公园里的花池围墙的建筑等。
(3)隔离带滑模摊铺机可用来修筑公路中间隔离带、低挡土墙、隔音和消音设施等公路附属物。
(4)沟渠滑模摊铺机用来修筑公路排水沟、边坡、水渠和排污设施等。
按行走方式和行走装置的形式分类
(1)履带式滑模水泥混凝土摊铺机摊铺机行走机构采用履带装置，是最常用的一种行走方式。按履带数目又分为四履带、三履带和两履带滑模摊铺机。
中小型滑模式水泥混凝土摊铺机以两履带为主，一般采用四立柱双履带行走机构。它在结构上和四履带摊铺机大同小异，比较适合我国目前一般工程规模不大的使用场合。
大型滑模式水泥混凝土摊铺机以四履带为主，通常其发动机功率在250kW以上，作业宽度可达15m，作业厚度可达500mm。其生产能力很大，每小时可摊铺混凝土540 --2100m3，它的每条履带均可绕其支腿与机架的铰接点水平摆动一定角度，以改变宽度尺寸。它适用于双车道或三车道全幅施工、规模较大的路面铺筑工程。
三履带滑模式水泥混凝土摊铺机是机动性很强的多功能摊铺机。它的3条履带也可以绕其支腿和机架的铰接点摆动一定角度，且支腿高度可以独立调整，能够满足铺筑各种交通设施的施工要求。它附带有各种结构形式的滑动成型模板，可以随机更换，完成路缘石、边沟水槽、中央隔离带、人行道等多种混凝土结构的铺筑作业。三履带容易适应于 “零隙 ”或“小隙 ”摊铺，所以零隙滑模摊铺机均采用三履带。

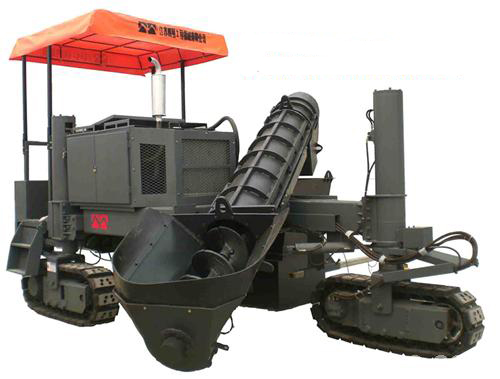

图9-17 三履带滑模式水泥混凝土摊铺机
(2)轮式滑模式水泥混凝土摊铺机
由于滑模摊铺要求较好的机器地面附着和承载性能，因而，大多数滑模摊铺机采用履带行走机构。四轮式滑模摊铺机多用于简易式的机场滑模摊铺。
按主机架形式分类
(1)箱型框架伸缩式滑模水泥混凝土摊铺机
以两履带滑模式水泥混凝土摊铺机为常见（图9-18），摊铺机主机架横向采用类似于汽车起重机起吊臂结构梁形式，与箱型端梁形成封闭性矩形框架。该框架在可调宽度范围内可以伸缩成任意宽度以适应摊铺宽度的调整。大多数滑模摊铺机主机架采用这种结构。

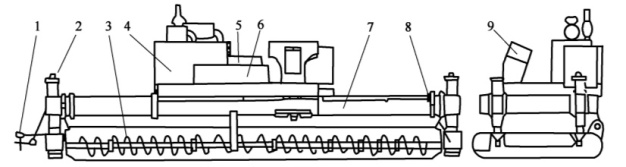

图9-18两履带滑模式水泥混凝土摊铺机
1-找平和转向自动控制系统;2-主柱浮动支撑系统;3-工作装置;4-动力装置;5-传动装置;6-辅助装置;7-机架;8-行走及转向装置;9-电液控制和操纵装置
(2)桁架型滑模式水泥混凝土摊铺机
桁架型滑模摊铺机也采用履带行走方式，自带随机器滑动的成型模板。但它的机架结构采用可拼装的桁架式结构，可以在较大范围内加长和减短，适宜于摊铺面积较大的混凝土设施，如图7-41所示。

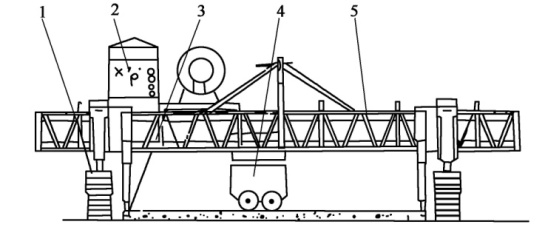

图9-19桁架型滑模式水泥混凝土摊铺机
1-履带;2-控制箱;3-滑模板;4-作业机构;5-机架
2.结构与工作原理
由于滑模摊铺机的类型较多，所以它的组成部分也是各种各样的。但无论哪一种滑模摊铺机，它最基本的组成部分包括:动力系统11、传动系统12、行走转向装置6、摊铺装置5、机架3和9、浮动支腿1、自动转向系统7、自动找平系统8、操作台4和一些辅助装置(横向拉杆打入装置、横向拉杆中央打入装置、喷洒水系统、照明系统等)。

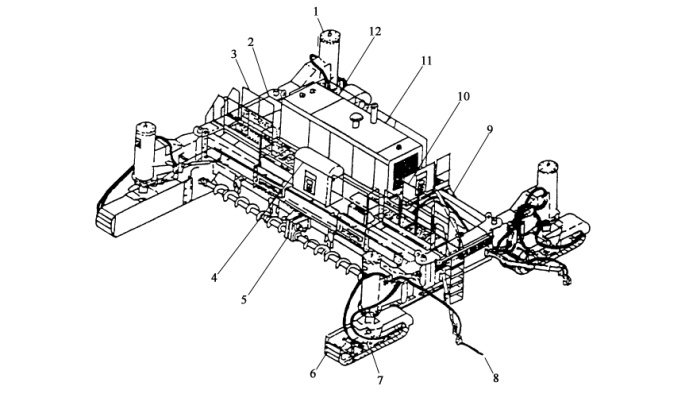

图9-20四履带滑模式水泥混凝土摊铺机
1-浮动支腿;2-喷洒水系统;3-固定机架;4-操作控制台;5-摊铺装置;6-行走转向装置;7-自动转向系统;8-自动找平系统; 9-伸缩机架;10-人行通道;11-动力系统;12-传动系统
(1)动力装置动力装置一般由发动机和分动箱组成。早期的滑模式摊铺机曾使用汽油机作动力，目前，均采用柴油机，且以四冲程柴油机为主。分动箱以3 ~4个输出轴的为多，多联泵可减小输出
轴数量，传动方式为定轴齿轮式。
(2)传动装置
目前均采用液压传动装置。主要用来将动力传给地面行走系统、各个工作装置、伸缩升降机构以及液压控制元件。
(3)地面行走系统行走系统大多采用液压驱动履带式，以变量泵定量马达为主。在液压马达后面设计有高
传动比的行星减速装置。四轮一带与履带式工程机械通用。履带板为无刺履带板，以增加摊铺机行走时的平顺性，且转移时可在路面上行驶。小型滑模摊铺机以两履带为主，大型的滑模摊铺机以四履带为主。无隙或小隙滑模摊铺机、路缘滑模摊铺机、隔离带滑模摊铺机以及沟渠滑模摊铺机多数采用三履带。两履带滑模摊铺机的转向方式为差速转向，三履带和四履带滑模摊铺机大多采用偏转履带方式进行转向。转向可以手动或自动控制。
个别形式的滑模摊铺机行走系统采用液压驱动车轮方式。小型的路缘石滑模摊铺机就是采用车轮行走。车轮对路面不会带来损伤或破坏，但履带对于不平路基具有滤波和二次找平功能。而轮胎弹性变形随负载变化以及轮胎对路基不平度感应比履带敏感，并且滑模摊铺机对找平精度要求较高。因此，绝大多数滑模摊铺机采用履带行走装置。
(4)摊铺装置
摊铺装置由几个完成不同功能的部件组合而成。主要有:螺旋分料装置1、计量装置2、侧模装置3、修边器4、内部振捣装置5、抹光装置6、拱度调节装置7、中间支梁8、外部振捣装置9、成型装置10和两端支梁11等组成，如图9-21所示。

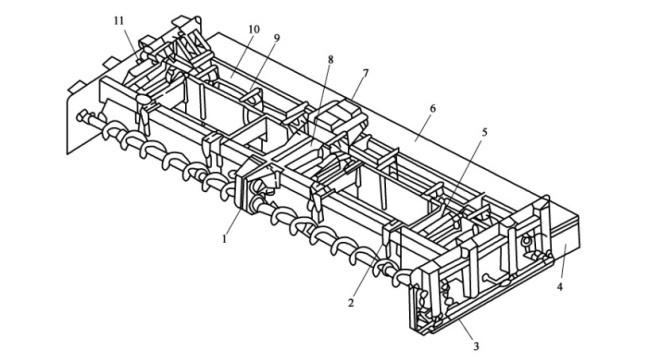

图9-21摊铺装置
1-螺旋分料装置;2-计量装置;3-侧模装置;4-修边器;5-内部振捣装置;6-定型抹光装置;7-拱度调节设置;8-中间支梁; 9-外部振捣装置;10-成型装置;11-两端支梁
各工作装置具有对混凝土不同的加工功能。螺旋分料装置1是将倾倒在机器前的水泥混凝土混合料沿所要摊铺路面的宽度均匀地摊开;计量装置2将水泥混凝土刮平，使其具有合理的厚度以满足进入成型装置的要求;内部振捣装置5对水泥混凝土混合料进行密实;外部振捣 装置9主要经过夯板的上、下捶打动作，使大骨料下沉，在面层出现砂浆和细小骨料，以利于成型装置和左、右侧模将水泥混凝土混合料挤压成型;成型装置10和左、右侧模装置3主要将水泥混凝土混合料挤压成设计的路面;定型抹光装置6对成型后的水泥混凝土路面进一步进行整型抹光、抹平;左、右修边器4主要对路面的边角进行修整;安放传力杆装置是将路面横向接缝的传力杆进行机械化安放;拉杆打入装置依照一定的间隔，将拉杆打入水泥混凝土路面之内;调拱装置7主要调节成型装置、定型抹光装置的拱度，使所摊铺的路面拱度符合设计要求。
各种机型的滑模摊铺机摊铺装置的工作原理基本上相同。主要区别在加工处理工序和螺旋分料装置、定型装置、定型抹光装置、调拱装置及外部振捣装置的具体结构或驱动方式上。
(5)支柱浮动支撑系统
支柱浮动支撑系统的作用是连接车架和行走系统，并支撑车架及车架上安装的动力装置、传动装置、工作装置和辅助装置等。它由四个厚壁圆筒两两列于两侧履带或车轮的支架上。圆筒内有液压缸，缸两端的铰耳分别与履带或车轮支架和车架相连。厚壁圆筒起导向作用。液压缸用于车架和工作装置的升降，且液压缸由电液控制系统的手动开关控制，也可由调平传感器通过电液控制阀控制。
3.主要参数
滑模式水泥混凝土摊铺机的主要参数滑模摊铺机的主要参数包括摊铺宽度、摊铺厚度(高度)、运行速度、发动机功率、技术生 产率和使用生产率、机器质量及整机外形尺寸等。
|
