静力压桩机是依靠静压力将桩压入地层的工程机械。当静压力大于沉桩阻力时，桩就沉入土中。压桩机施工时无振动，无噪声，无废气污染，对地基及周围建筑物影响较小。能避免冲击式打桩机因连续打击桩而引起桩头和桩身的破坏。它适用于软土地层及沿海沿江淤泥地层中施工。

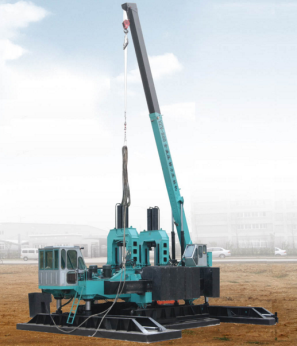

图2-23静力压桩机

1.分类

静力压桩机分机械式和液压式两种。机械式已很少采用。

2.静力压桩机的构造

图2-24为ＹＺＹ５００型全液压静力压桩机。主要由支腿平台结构９、长船行走机构８、短船行走机构１１、夹持机构１０、导向压桩机构７、起重机２、液压系统３、电器系统４和操作室１等部分组成。

１操作室；２起重机；３液压系统；４电器系统；５支腿；６配重铁；７导向压桩架；８长船行走机构；９平台结构；１０夹持机构；１１短船行走及回转机构

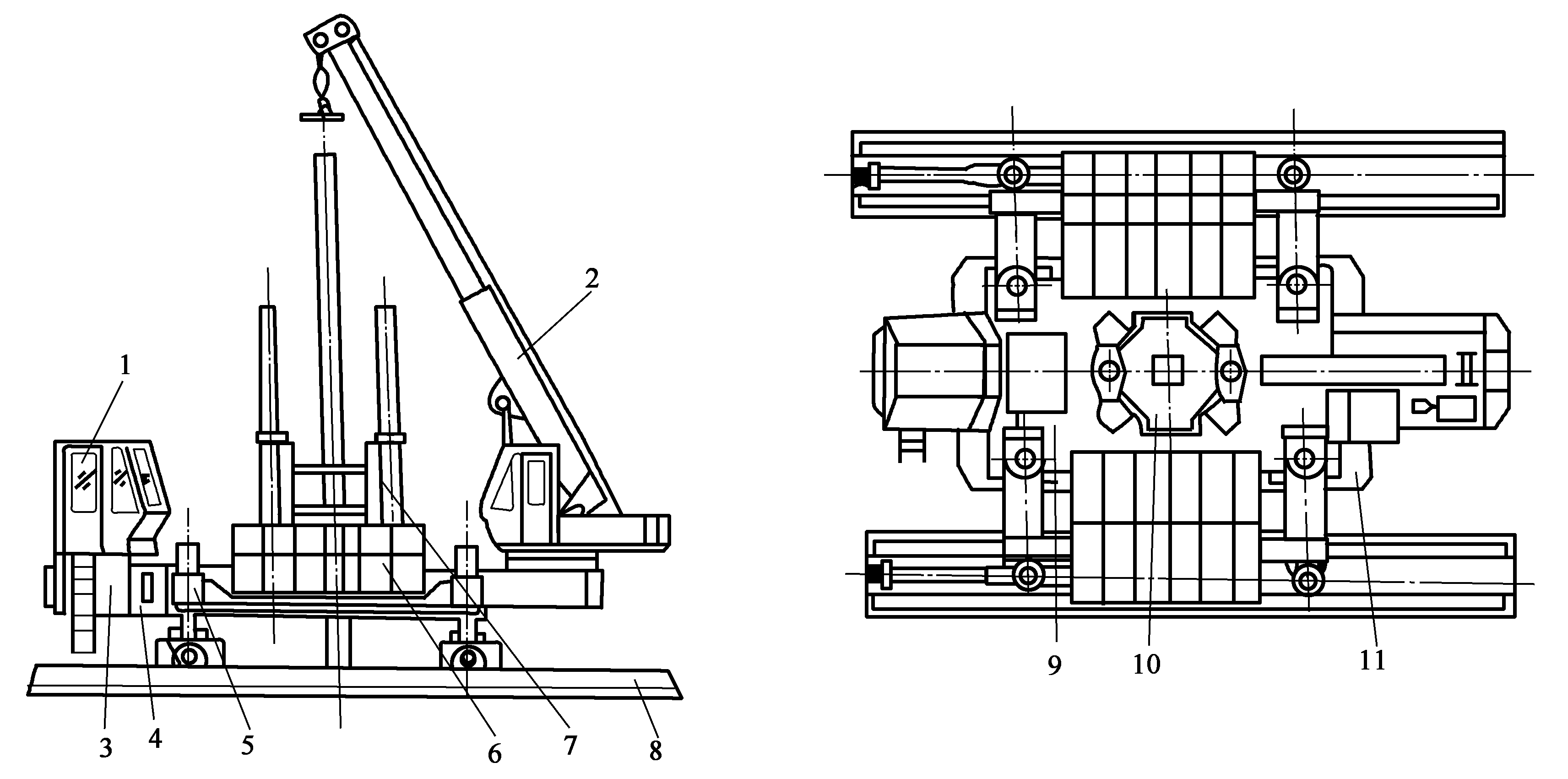

图2-24静力压桩机结构示意图

（1）支腿平台结构

该部分由平台６、支腿１、顶升液压缸２和配重梁５组成(图2-25)。平台的作用是支承导向压桩架、夹持机构、液压系统装置和起重机。整个桩机通过平台结构连成一体，直接承受压桩时的反力。底盘上的支腿在拖运时可以收回并拢在平台边，工作时支腿打开并通过连杆与平台形成稳定的支撑结构。

（2）长船行走机构

它由船体３，长船液压缸２、行走台车１和顶升液压缸４等组成(图2-26)。长船液压缸活塞杆球头与船体相连接。缸体通过销铰与行走台车相连，行走台车与底盘支腿上的顶升液压缸铰接。工作时，顶升液压缸顶升使长船落地，短船离地，接着长船液压缸伸缩推动行走台车，使桩机沿着长船轨道前后移动。顶升液压缸回缩使长船离地，短船落地。短船液压缸动作时，长船船体悬挂在桩机上移动，重复上述动作，桩机即可纵向行走。

１支腿；２顶升液压缸；３球头轴；４拉杆；５配重梁；６平台

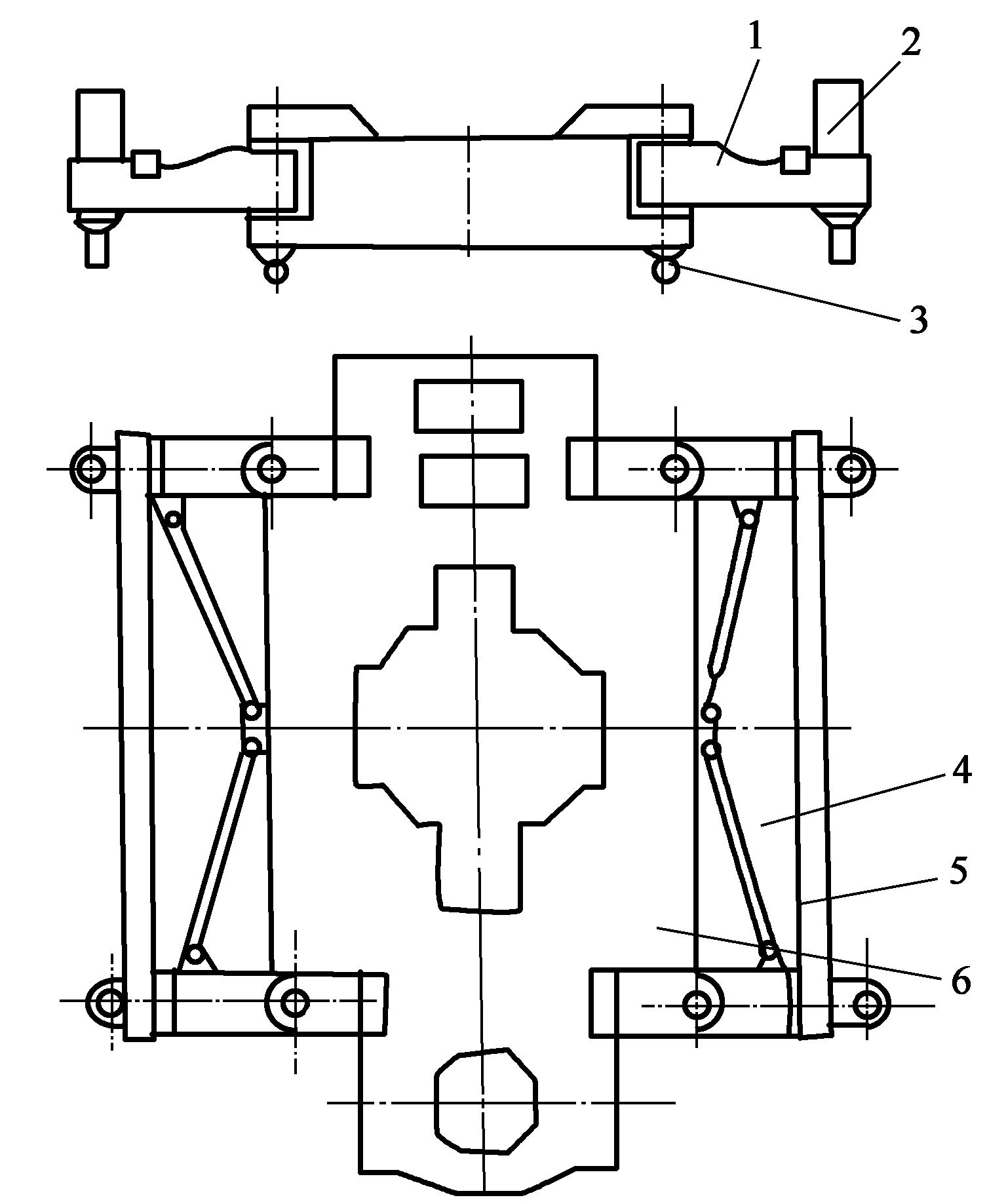

图2-25支腿平台结构

图2-26长船行走机构

１长船行走台车；２长船液压缸；３长船船体；４顶升液压缸；５支腿；６轨道

（3）短船行走机构与回转机构

短船行走机构与回转机构 由船体１１、行走梁５、回转梁２、挂轮７、行走轮１０、短船液压缸９、回转轴４和滑块６组成(图2-27)。回转梁２两端通过球头轴１与底盘结构铰接，中间由回转轴４与行走梁５相连。行走梁上装有行走轮１０，正好落在船体的轨道上，用船体上的挂轮机构１０挂在行走梁５上，使整个船体组成一体。短船液压缸的一端与船体铰接，另一端与行走梁铰接。

图2-27短船行走机构及回转机构

１球头轴；２回转梁；３底盘；４回转轴；５行车梁；６滑块；７滑块；８挂轮支座；９短船液压缸；１０行走轮；１１船体

工作时，顶升液压缸动作，使长船落地，短船离地，然后短船液压缸工作使船体沿行走梁前后移动。顶升液压缸回程，长船离地，短船落地，短船液压缸伸缩推动行走轮沿船体的轨道行走，带动桩机左右移动。上述动作反复交替进行，实现桩机的横向行走。桩机的回转动作是：长船接触地面，短船离地，两个短船液压缸各伸长１／２行程，然后短船接触地面，长船离地，此时让两个短船液压缸一个伸出一个收缩，于是桩机通过回转轴使回转梁上的滑块在行走梁上做回转滑动。油缸行程走满，桩机可转动１０°左右，随后顶升液压缸让长船落地，短船离地，两个短船液压缸又恢复到１／２行程处，并将行走梁恢复到回转梁平行位置。重复上述动作，可使整机回转到任意角度。

（4）夹持机构与导向压桩架

夹持机构与导向压桩架由夹持器横梁５、夹持液压缸７、导向压桩架１和压桩液压缸２等组成(图2-28)。夹持油缸装在夹持横梁里面，压桩油缸与导向压桩架相连。压桩时先将桩吊入夹持器横梁内，夹持液压缸通过夹板４将桩夹紧。然后压桩油缸伸长，使夹持机构在导向压桩架内向下运动，将桩压入土中。压桩液压缸行程满后，松开夹持液压缸，压桩液压缸回缩，重复上述程序。将桩全部压入地下。

１导向压桩架；２压桩液压缸；３桩；４夹板；５夹持器横梁；６夹持液压缸支架；７夹持液压缸；８压桩液压缸球铰

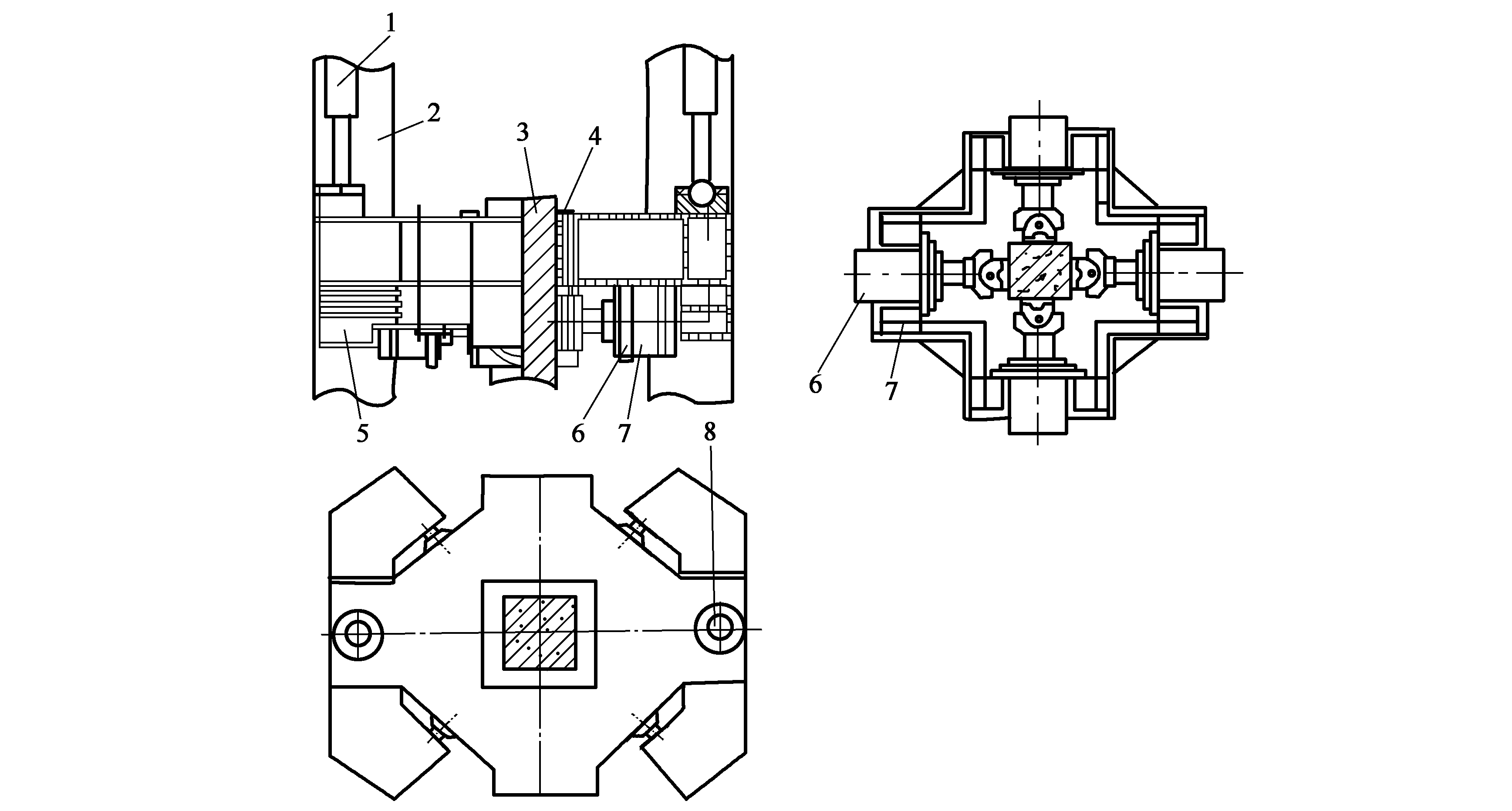

图2-28夹持机构与导向压桩机构

（5）液压系统

压桩机液压系统采用双泵双回路，二个电动机驱动二个轴向柱塞液压泵给系统提供动力。多路换向阀控制两个长船行走液压缸、两个短船行走液压缸和两个压桩液压缸。多路换向阀控制四个夹持液压缸、四个支腿液压缸和两个压桩液压缸。两个泵既可单独给两个压桩液压缸供油，也可双泵同时给两个压桩液压缸供油，提高压桩的工作速度。

每个支腿液压缸和长船液压缸上安装有双向液压锁，保证支腿安全、可靠地工作。
