桩架是桩工机械的重要组成部分。用来悬挂桩锤，吊桩并将桩就位，打桩时为桩锤及桩帽导向，如图2-1所示。它还用来安装各种成孔装置，为成孔装置导向，并提供动力，完成成孔工作。现代的桩架一般可配置多种桩基施工的工作装置。桩架需要回转、变幅和行走等功能，一般有多台卷扬机，完成各种升降工作。有的还需要支腿，保持桩架的稳定或承受各种支撑反力。

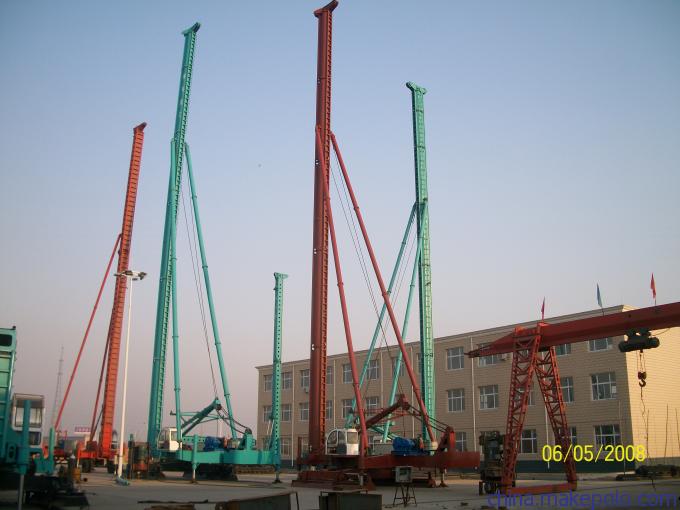

图2-1桩架

1.分类

常用的桩架有履带式、轨道式、步履式和滚管式等。履带式桩架使用最方便、应用最广、发展最快。轨道式桩架造价较低，但使用时需要铺设轨道，被步履式桩架取代。步履式和滚管式桩架用于中小桩基的施工。

2.桩架的基本构造

（1）履带式桩架

履带式桩架以履带为行走装置，机动性好，使用方便，它有悬挂式桩架、三支点桩架和多功能桩架三种。

1）悬挂式桩架

它以通用履带起重机为底盘，卸去吊钩，吊臂顶端与桩架连接，桩架立柱底部有支撑杆与回转平台连接，如图2-2所示。这类桩架的侧向稳定性较差，只能用于小桩的施工。

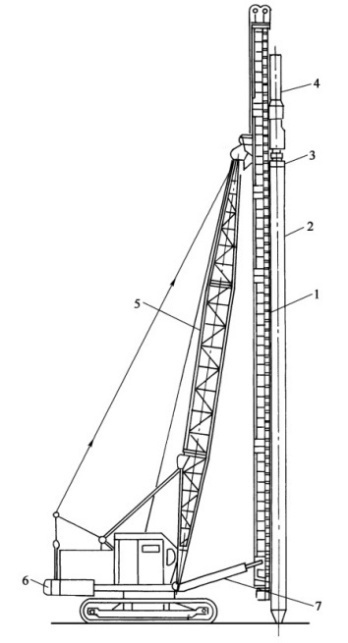

图2-2悬挂式履带桩架构造

1-桩架立柱；2-桩；3-桩帽；4-桩锤；5-起重臂；6-机体；7-支撑杆

2）三支点履带桩架

三支点式履带桩架为专用的桩架，主机的平衡重至回转中心的距离以及履带的长度和宽度比起重机主机的相应参数要大，整机的稳定性好。桩架的立柱上部由两个斜撑杆与机体连接，立柱下部与机体托架连接，因而称为三支点桩架。斜撑杆支撑在横梁的球座上，横梁下有液压支腿。

图2-3为JUS100型三支点式履带桩架，采用液压传动，动力用柴油机。桩架由履带主机12、托架7、桩架立柱8、顶部滑轮组1、后横梁13、斜撑杆9以及前后支腿等组成。

履带主机由平台总成、回转机构、卷扬机构、动力传动系统、行走机构和液压系统等组成。

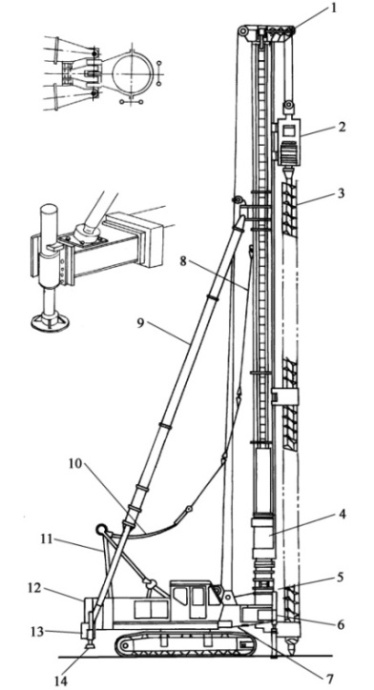

图2-3JUS100型螺旋钻孔机桩架

1-顶部滑轮；2-钻机动力头；3-长螺旋钻杆；4-柴油锤；5前导向滑轮；6-前支腿；7-托架；8-桩架立柱；9-斜撑；10导向架起升钢丝绳；11-三角架；12-主机；13-后横梁；14后支腿

在导向架顶部有顶部滑轮组及支架，两组不同的滑轮组对应两种不同的工况:330mm滑道与600mm滑道。

（2）步履式桩架

步履式桩架结构简单、价格低。在步履式桩架上可配用长、短螺旋钻孔器，柴油锤，液压锤和振动桩锤等设备进行钻孔和打桩作业。图2-4为DZB1500型液压步履式钻孔机，它由短螺旋钻孔器和步履式桩架组成。

图2-4DZB1500型液压步履式短螺旋钻孔机桩架

1-钻机部分；2-电缆卷筒；3-桩架立柱；4-斜撑；5-起架液压缸；6-前支腿；7-卷扬机；8-液压系统；9-平台；10-后支腿；11-步履靴；12-回转机构；13-行走液压缸；14-底座；15-行走台车；16-操作室

3.常见设备

1、走管式柴油锤打桩架
2、轨道式柴油锤打桩架
3、履带式柴油锤打桩架
4、轮胎式柴油锤打桩架
5、步履式柴油锤打桩架
