由臂架和混凝土输送管组成的装置称为布料机。布料机要在其所及范围内作水平和垂直方向的输送，甚至要能够跨越障碍进行浇注，能抬高、放低、伸缩和回转。

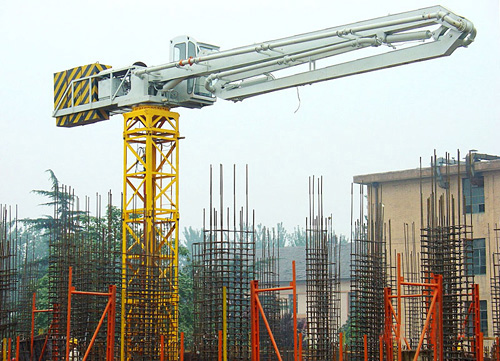

图4-55混凝土布料机

1.布料机的分类及特点

布料机的种类很多，常用的有以下四种形式：塔式布料机；移置式布料机；爬升式布料机；固定式布料机。

（1）塔式布料机

ＨＧＴ４１型塔式布料机是将折叠式臂架装在塔吊的塔身上，布料范围大（布料半径４１ｍ），臂架３６０°回转，一般用于高层建筑施工。主要由折叠式臂架１、转台２、回转机构３、平衡臂４、配重５、液压泵站６、顶升机构７、塔套８、附着装置９、塔身１０、浇注管１１和固定基础１２等组成。布料机的塔身１０固定在地面的基础１２上，随着建筑物的增高，通过顶升机构７加装标准节增加布料机的工作高度，利用附着装置９将塔身附着在建筑物外墙的主体上，保证整机稳定。臂架１的结构与混凝土泵车的臂架基本相同，由四节臂架、连杆、液压缸、浇注软管和连接件等组成。由液压泵站６驱动回转机构和臂架的相应液压缸，来调节臂架工作位置完成浇注混凝土和收折臂架。

图4-56塔式布料机的结构

１折叠式臂架；２转台；３回转机构；４平衡臂；５配重；６液压泵站；７顶升机构；８塔套；９附着装置；１０塔身；１１浇注管；１２固定基础

（2）移置式布料机

ＨＧＹ１５型移置式布料机最大布料半径１５ｍ，臂架３６０°全回转。主要由浇注管１、拉杆２、旋转输送管３、回转座４、臂架５、输送管６、塔顶７、拉杆８、配重９、平衡臂１０、回转机构１１、塔身１２和支腿１３等组成。移置式布料机通常放置在建筑物的施工面上，塔身高度不变，臂长较短，布料范围小。工作时需要塔机吊移位置来满足大范围的布料要求。

移置式布料机适合作业面较小的工程施工。由于结构简单、重量轻、移置方便和价格低等特点，在实际工程中应用广泛。

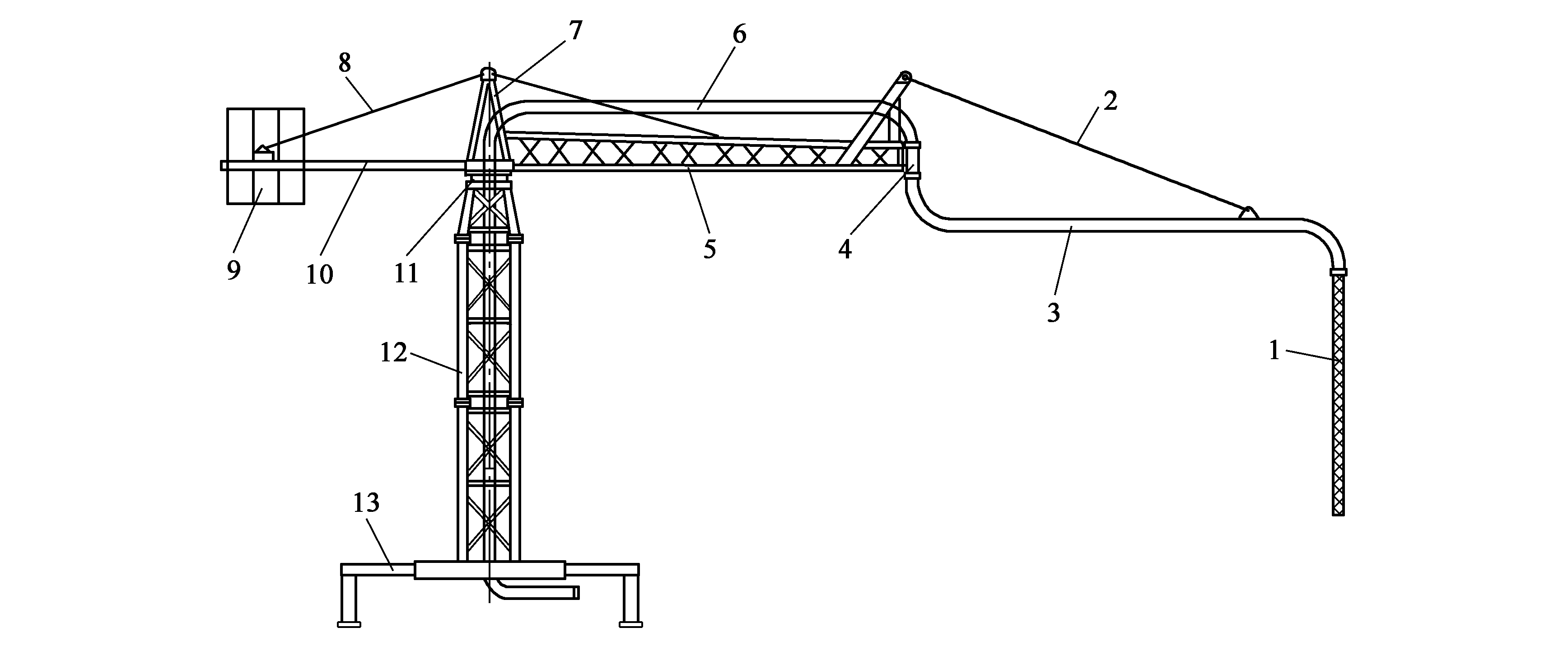

图4-57移置式布料机结构

１浇注管；２拉杆；３旋转输送管；４回转座；５臂架；６输送管；７塔顶；８拉杆；９配重；１０平衡臂；１１回转机构；１２塔身；１３支腿

（3）爬升式布料机

爬升式布料机有楼层固定式、电梯井式和挂臂式三种结构。采用折叠式臂架，方形立柱，臂架３６０°回转，全液压驱动，最大布料半径一般在２８～３２ｍ。整机可随建筑物的增高自动爬升，用于高层建筑施工。

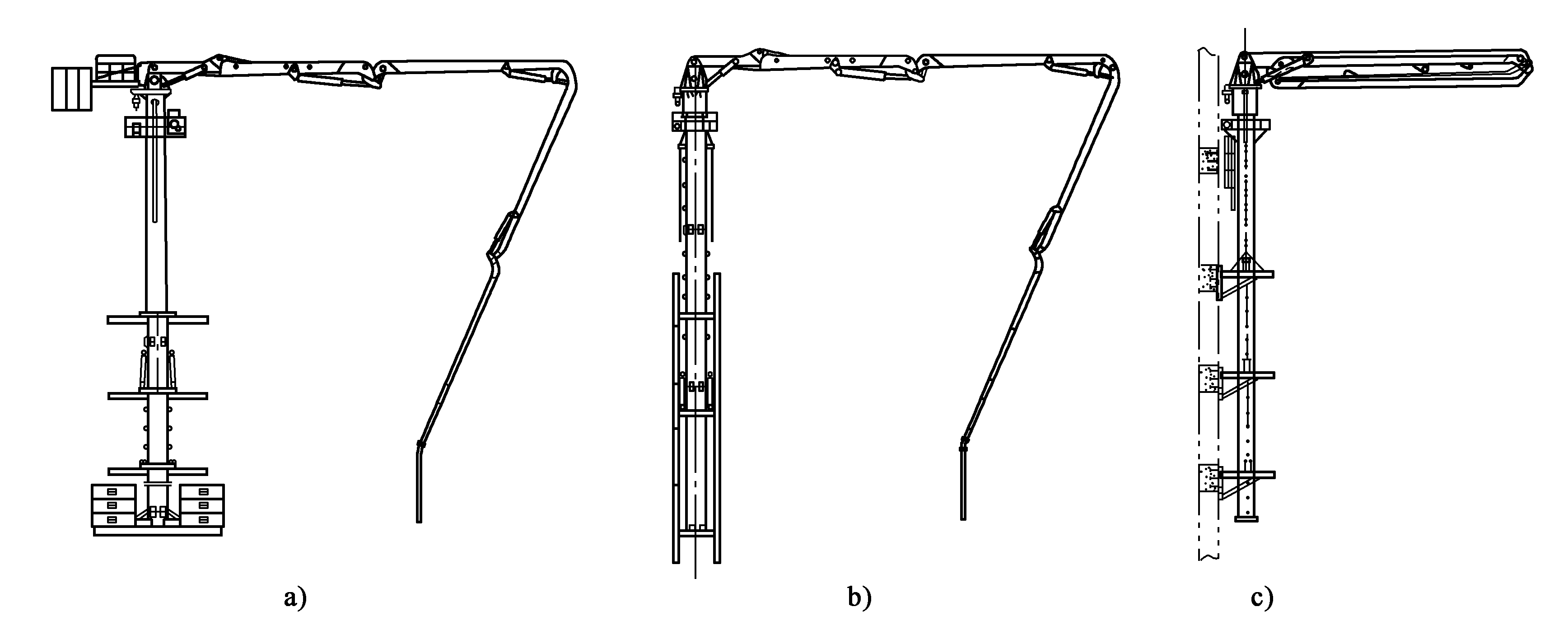

图4-58爬升式布料机

ａ．楼层固定式；ｂ．电梯井式；ｃ．挂臂式

ＨＧＤ３２型电梯井式布料机布料半径３２ｍ。主要由折叠式臂架１、转台２、回转机构３、液压系统４、提升机构５、立柱６、爬升装置７、顶升油缸８和浇注管９等组成。转台２为臂架１提供支撑，回转机构３将转台与立柱连成一体。液压系统４给臂架、回转、提升机构和顶升油缸提供动力。

布料机由三个爬升装置，它既是布料机的固定部分，同时布料机的爬升靠它来实现。爬升装置为矩形框架结构，内腔有８个楔块副，通过调节楔块副的距离，将布料机立柱胀紧，依靠摩擦力来支撑布料机。提升机构５可实现爬升装置在立柱上作上下运动。整机固定在电梯井内，配置自动爬升机构，利用液压油缸顶升，在电梯井内自动爬升，使布料机随着楼层的升高而升高。爬升过程如图所示。

图4-59ＨＧＤ３２型电梯井式布料机

１臂架；２转台；３回转机构；４液压系统；５提升机构；６立柱；７爬升装置；８顶升油缸；９浇注管

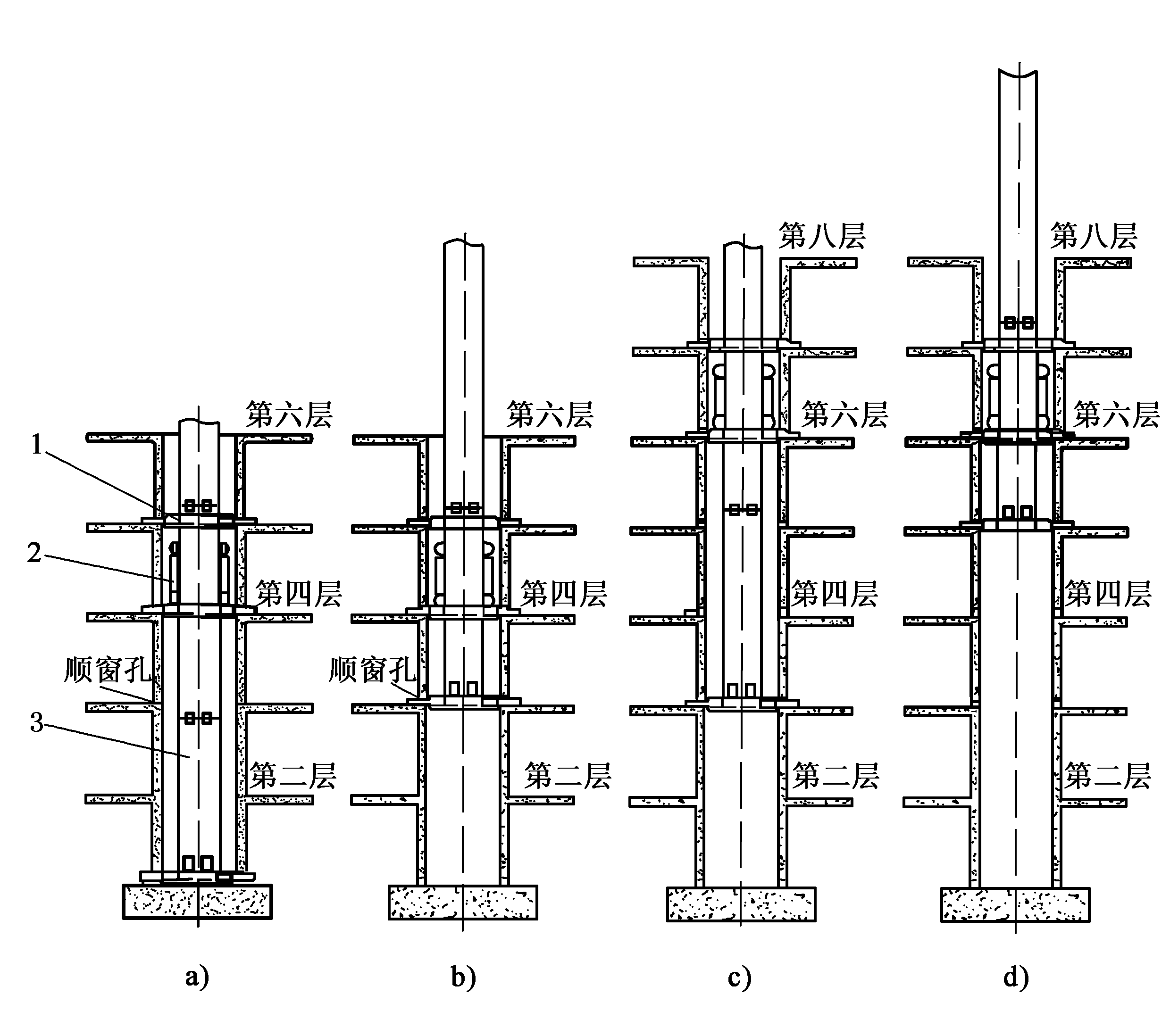

图4-60电梯井式布料机爬升过程示意图

ａ）立柱固定在一层；ｂ）立柱爬升到三层；ｃ）立柱固定在三层；ｄ）立柱爬升到五层

对于施工作业面大，受电梯井位置限制，电梯井式布料机不能覆盖整个作业面时，应采用楼面固定式布料机。
