混凝土搅拌楼（站）是用来集中搅拌混凝土的联合装置，又称混凝土预拌工厂。它是由供料、储料、称量、搅拌和控制等系统及结构部件组成，用以完成混凝土原材料（水泥、砂、石子等）的输送、上料、储料、配料、称量、搅拌和出料等工作。混凝土搅拌楼（站）自动化程度高、生产率高，有利于混凝土生产的商品化等特点，所以常用于混凝土工程量大，施工周期长，施工地点集中的大中型建设施工工地。

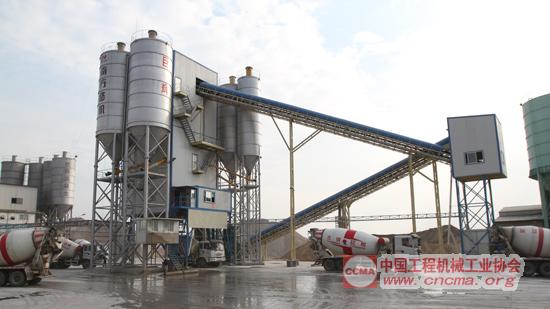

图4-15混凝土搅拌楼

1.混凝土搅拌楼分类及型号

按结构形式可分为固定式、装拆式及移动式混凝土搅拌楼（站）。

按生产工艺流程可分为单阶式和双阶式。单阶式是指在生产工艺流程中集料经一次提升而完成全部生产过程；双阶式是指在生产工艺流程中集料经两次或两次以上提升而完成全部生产过程。

按作业形式可分为周期式和连续式混凝土搅拌楼（站）。

混凝土搅拌楼是一座自动化程度高、生产效率高的混凝土生产工厂，采用单阶式生产工艺流程，整个生产过程用计算机控制。它要配备２～４台搅拌设备和大型集料运输设备，可同时搅拌多种混凝土。

混凝土搅拌站是一种装拆式或移动式的大型搅拌设备，只需配备小型运输设备，平面布置灵活，但效率和自动化程度较低，一般只安装一台搅拌机，适用于中小产量的混凝土工程。

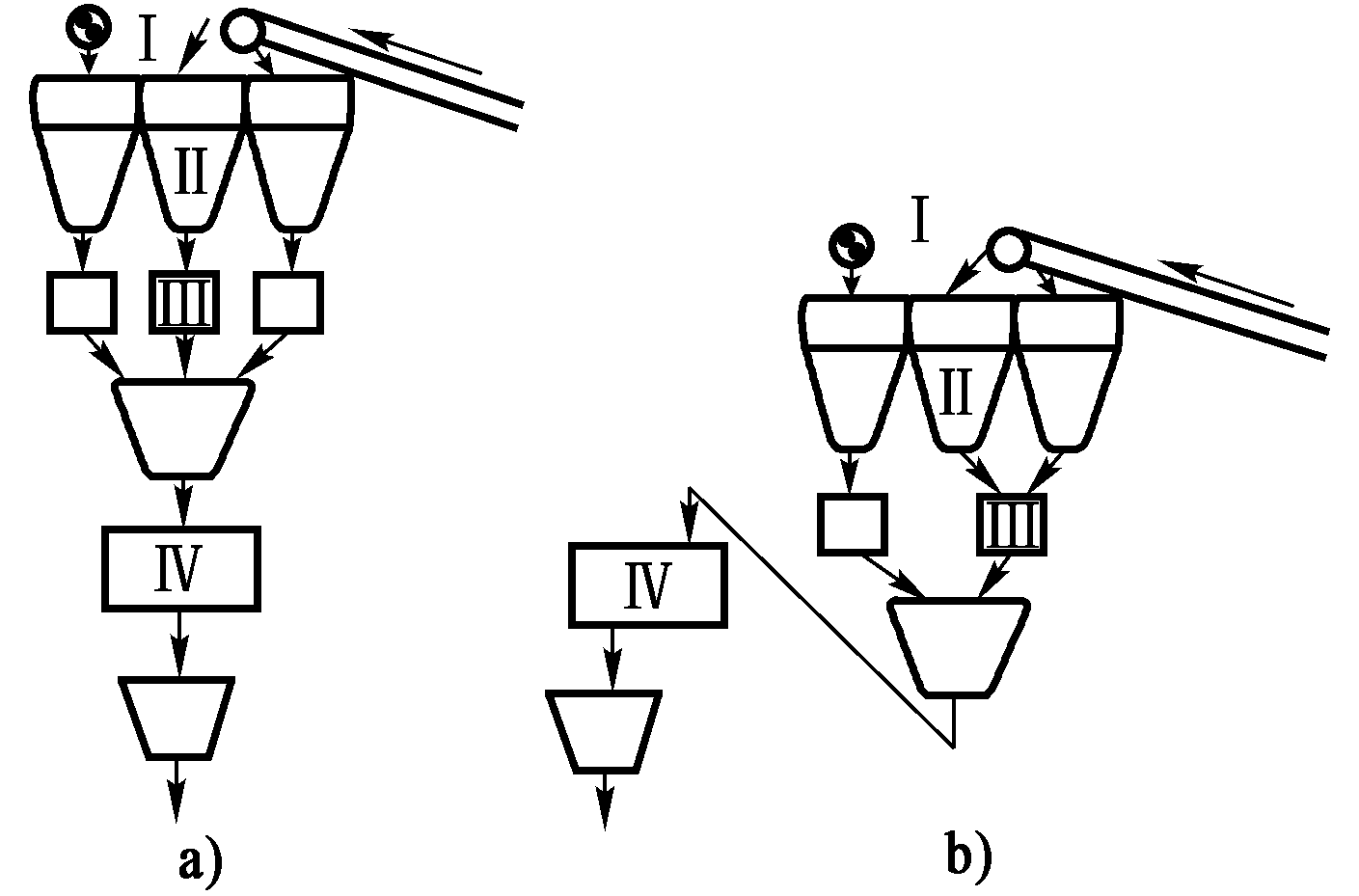

图4-16混凝土搅拌楼（站）工艺流程图

ａ．单阶式；ｂ．双阶式

Ｉ运输设备；ＩＩ料斗设备；ＩＩＩ称量设备；ＩＶ搅拌设备

表4-2 混凝土搅拌楼（站）的表示方法

2.混凝土搅拌楼（站）的主要结构和工作原理

混凝土搅拌楼（站）主要由集料供储系统、水泥供储系统、配料系统、搅拌系统、控制系统及辅助系统组成。图为混凝土搅拌楼结构和工艺流程图、混凝土搅拌站结构和工艺流程图。

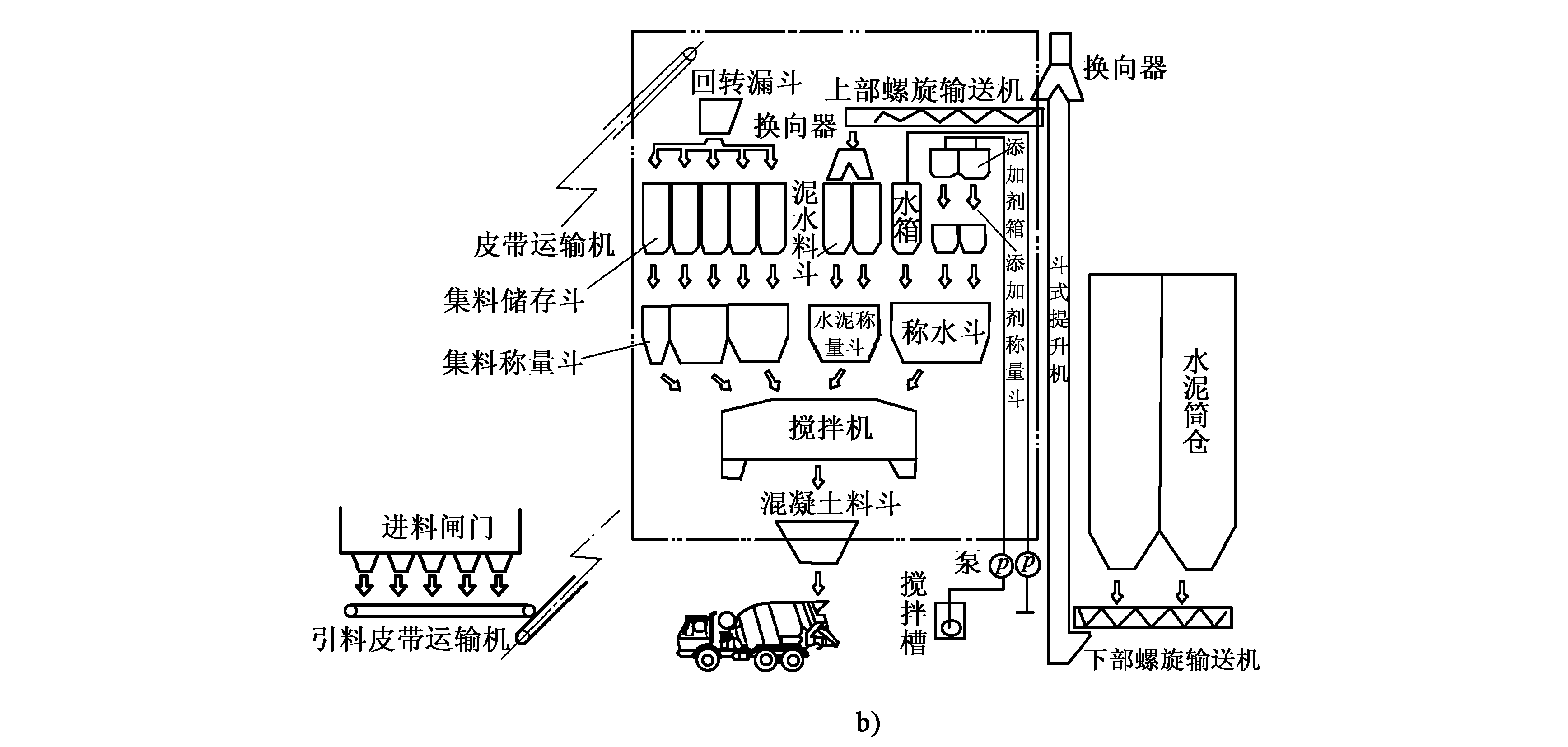

图4-17混凝土搅拌楼结构和工艺流程图

ａ．混凝土搅拌楼结构图；ｂ．工艺流程图

１提升皮带运输机；２回转分料器；３集料塔仓；４斗式垂直提升机；５水泥筒仓；６控制系统；７搅拌系统；８集料称量斗

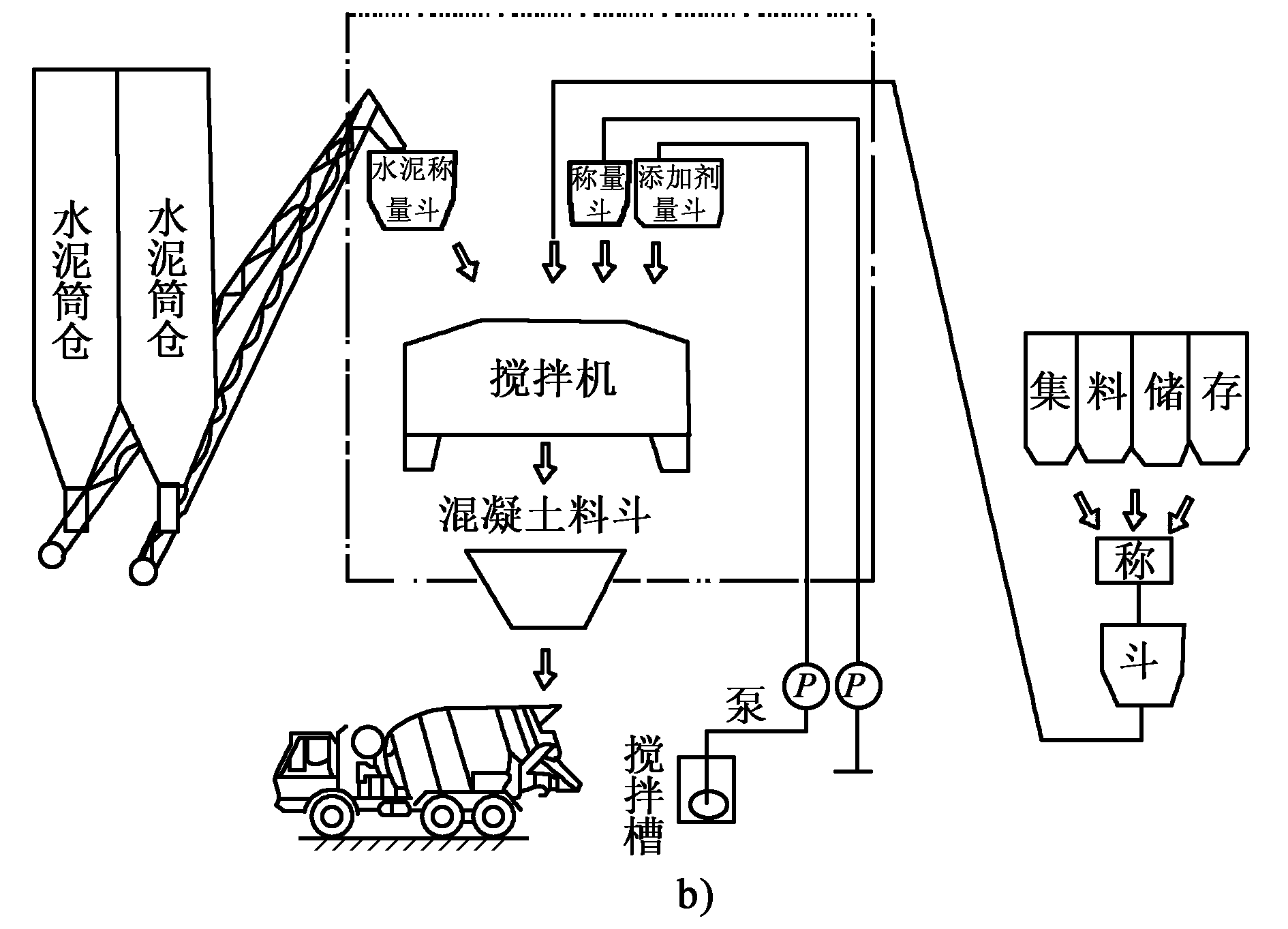

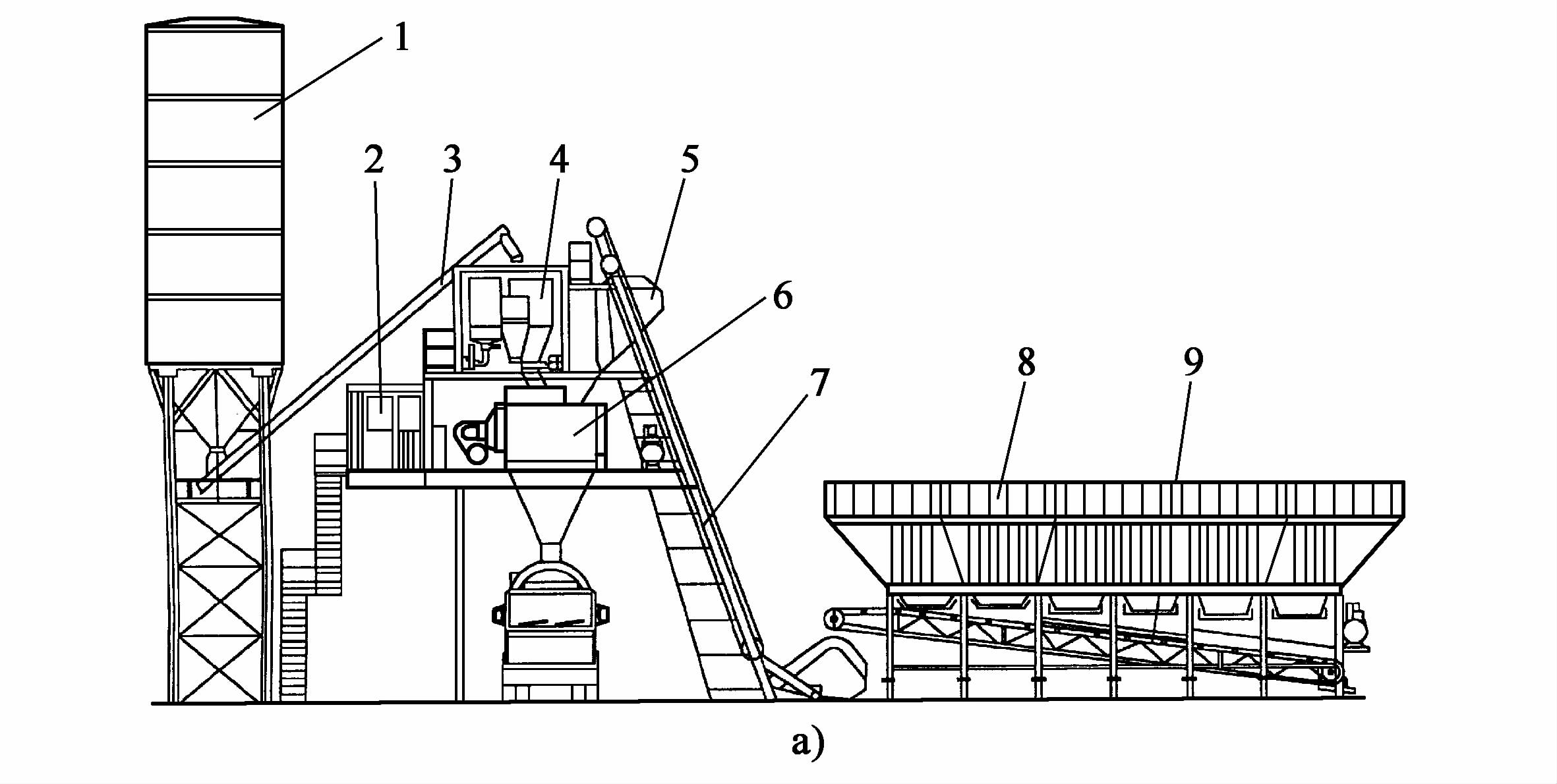

图4-18混凝土搅拌站结构和工艺流程图

ａ．混凝土搅拌站结构图；ｂ．工艺流程图

１水泥筒仓；２控制系统；３螺旋输送机；４配料斗；５斗式提升机；６搅拌系统；７上料导轨；８集料仓；９皮带输送机（皮带秤）

1）供储系统

混凝土搅拌楼（站）的供储系统包括了砂石集料、水泥、粉煤灰、水及添加剂的供给和储存。供储系统一般由运输设备及储料设备组成。砂石集料的运输设备有皮带运输机、拉铲、装载机等；水泥的运输设备有斗式提升机、螺旋输送机、风动运输设备等；而水及添加剂常用泵送。储料设备是由储料斗仓、卸料设备和一些其他附属装置组成。

a.搅拌楼集料供储系统

搅拌楼的集料供储系统由皮带输送机１、回转分料器２和搅拌楼内的储料塔仓３等组成。集料提升一次完成，集料提升设备采用提升皮带运输机，把地面上的集料送往搅拌楼内的储料塔仓。

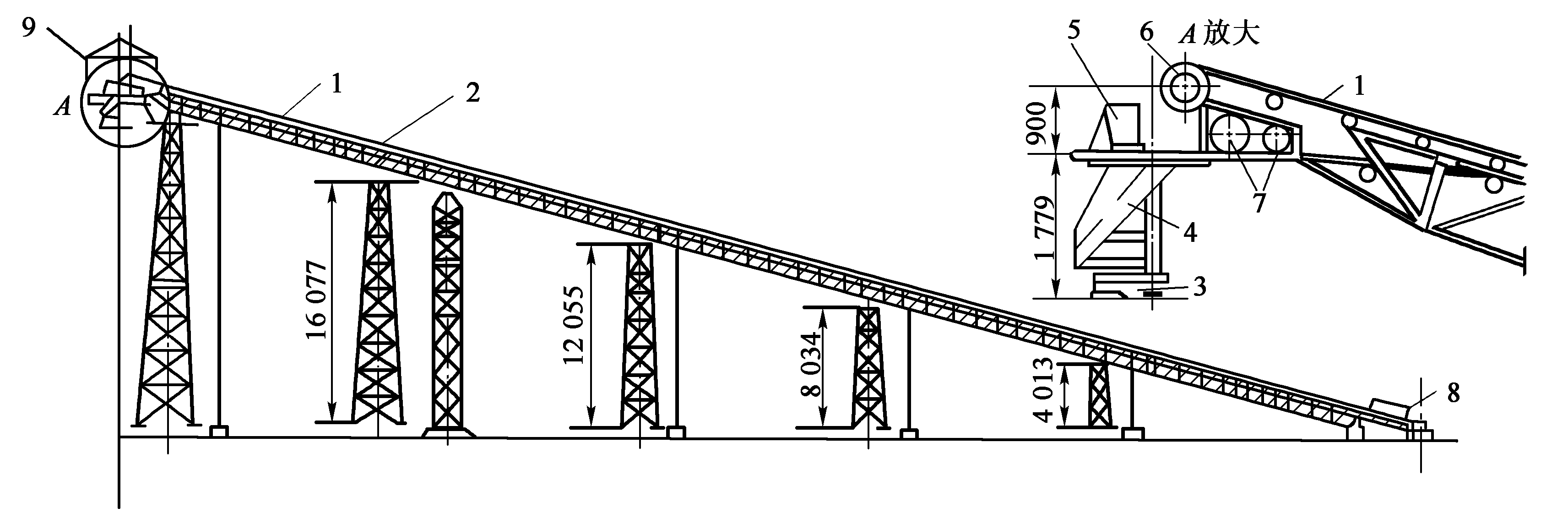

图4-19搅拌楼皮带运输机

１运输带；２型钢支架；３回转进料斗传动装置；４回转分料斗；５挡板；６卸料滚筒；７驱动滚筒；８加料斗；９机房

b.搅拌站集料供储系统

搅拌站的集料一般经两次提升，一次将集料提升到地面上的储料斗（仓），二次将集料提升到配料斗。根据储料方式和提升设备的不同一次提升可分为四种：①拉铲和星形料仓；②皮带运输机与储斗式；③装载机与储斗式。

图4-20悬臂拉铲与星形料仓

图4-21皮带运输机与储斗式

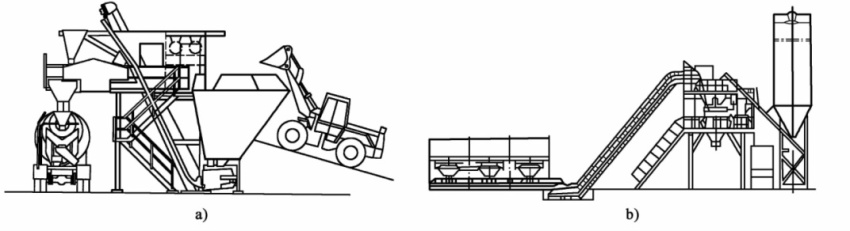

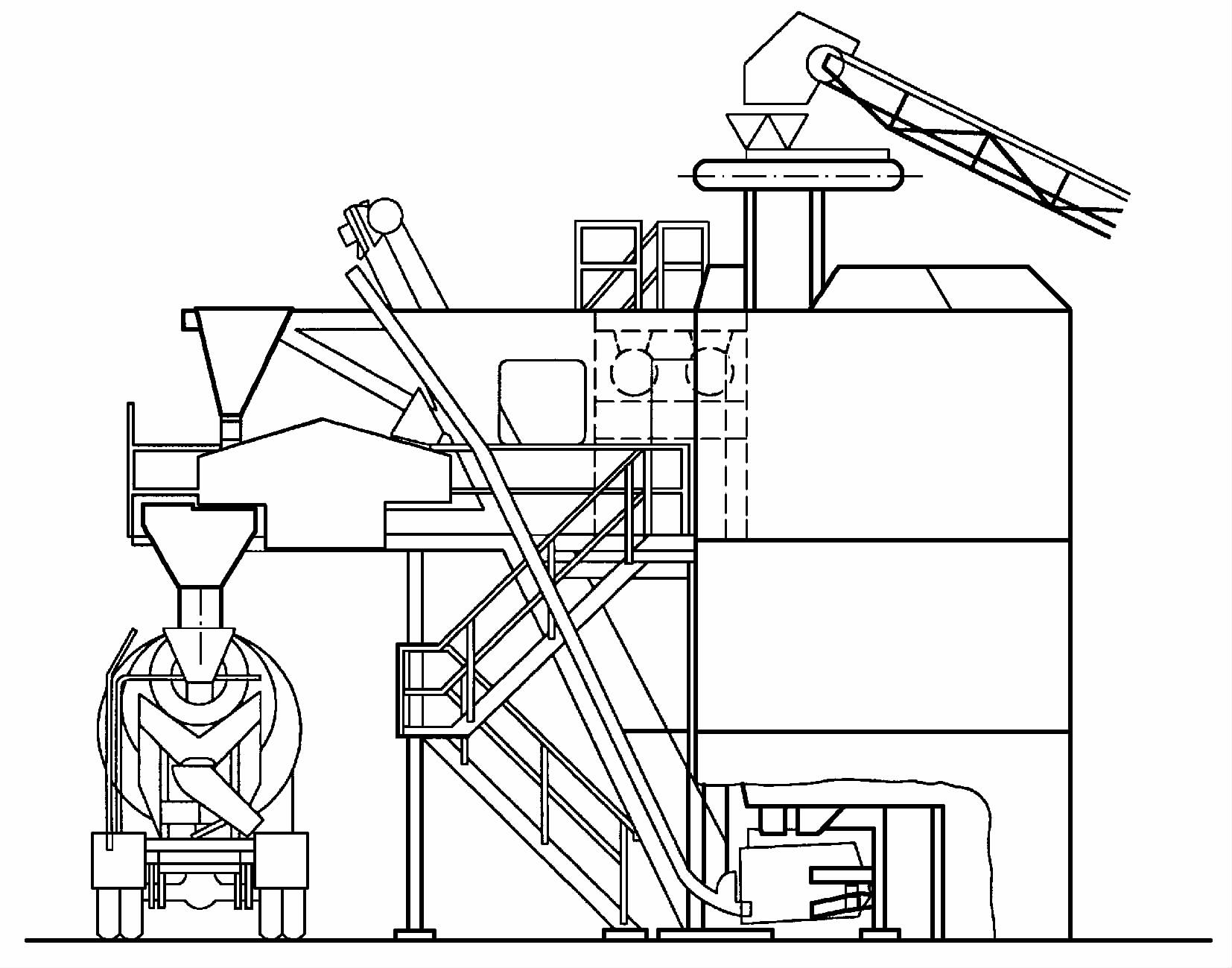

图4-22装载机和小容量钢储料仓

ａ）锥形钢料仓；ｂ）直列式钢料箱

c.水泥供储系统

水泥供储系统包括水泥筒仓、水泥输送设备和水泥储料斗。水泥筒仓中的水泥通过输送设备运送到水泥储料斗，或直接运送到水泥称量斗中。为了使水泥均匀地卸入称量斗，采用给料机作为配料装置，一般采用螺旋输送机兼作配料和运输用。通常的水泥供储系统由一条与集料分开的独立的密闭通道提升、称量，单独进入搅拌机内，从根本上改变了水泥飞扬现象。在水泥筒仓和储料斗内有料位指示器以实现自动供料。

水泥从筒仓到储料斗或称量斗的输送，大多采用机械输送。散装水泥车向水泥筒仓卸料采用气力输送。水泥筒仓上装有一根输送管道和吸尘器，利用散装水泥车上的输送泵即可把水泥箱送到筒仓内。当使用袋装水泥时，需要一套袋装水泥气力抽吸装置进行气力输送。

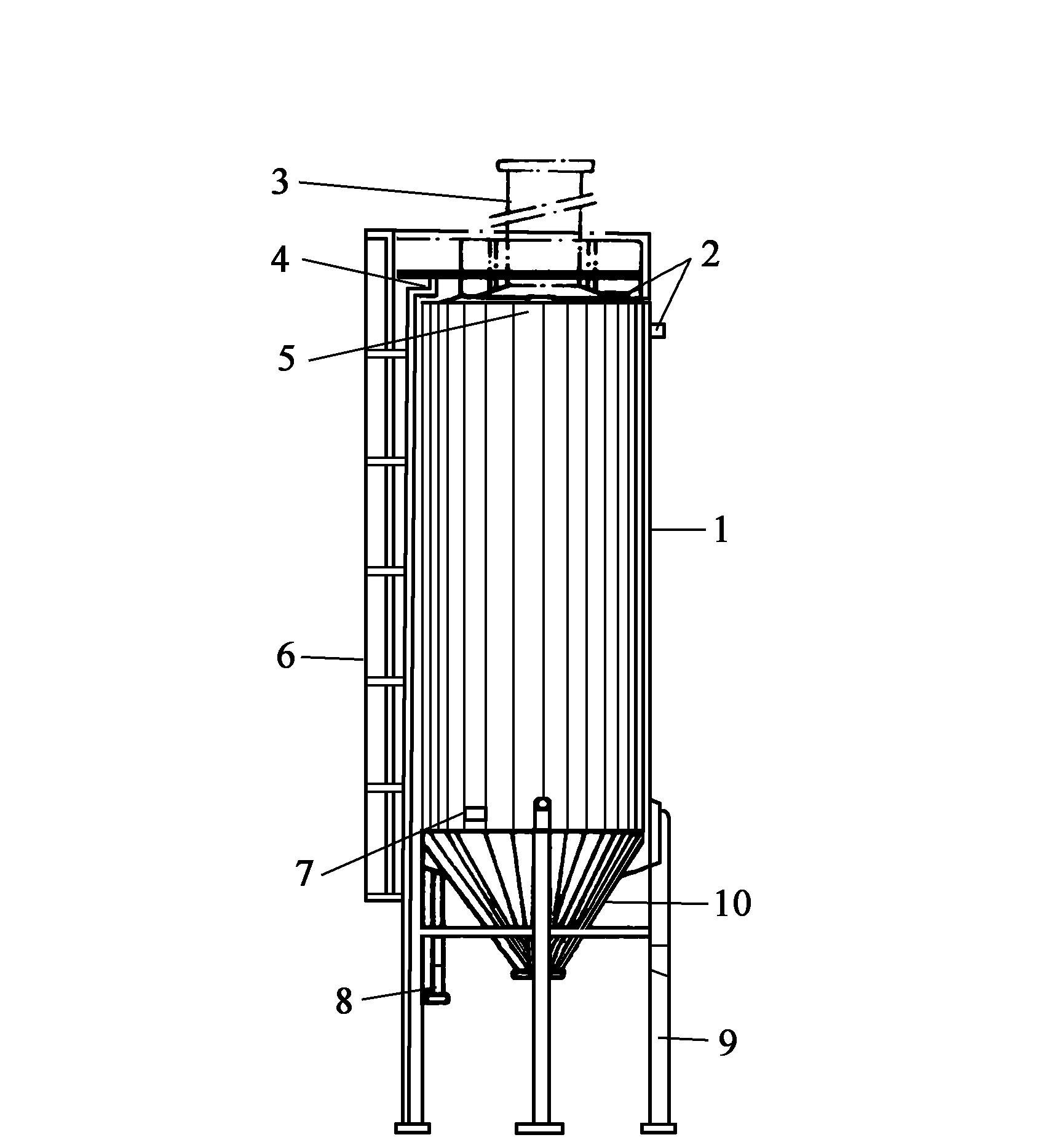

图4-23水泥储存筒仓

１.筒体；２.上部料位指示器；３.除尘装置；４.仓顶；５.起吊环；

６.爬梯；７.下部料位指示器；８.进料管；９.支架；１０.下圆锥

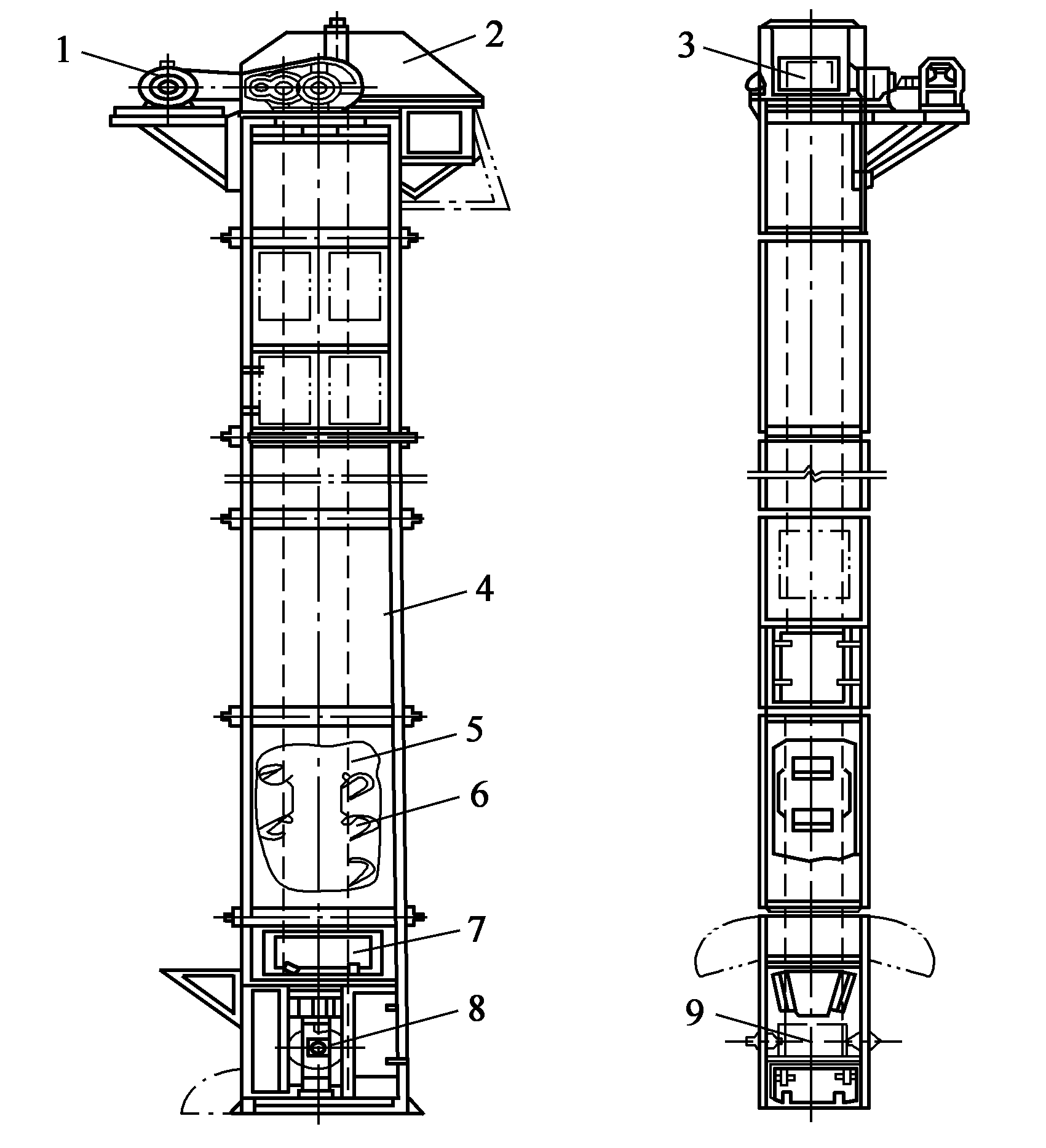

图4-24斗式提升机构造简图

１.驱动装置；２.减速器；３.驱动滚筒；４.外罩；５.胶带；

６.料斗；７.观察孔；８.张紧装置；９.张紧滚筒

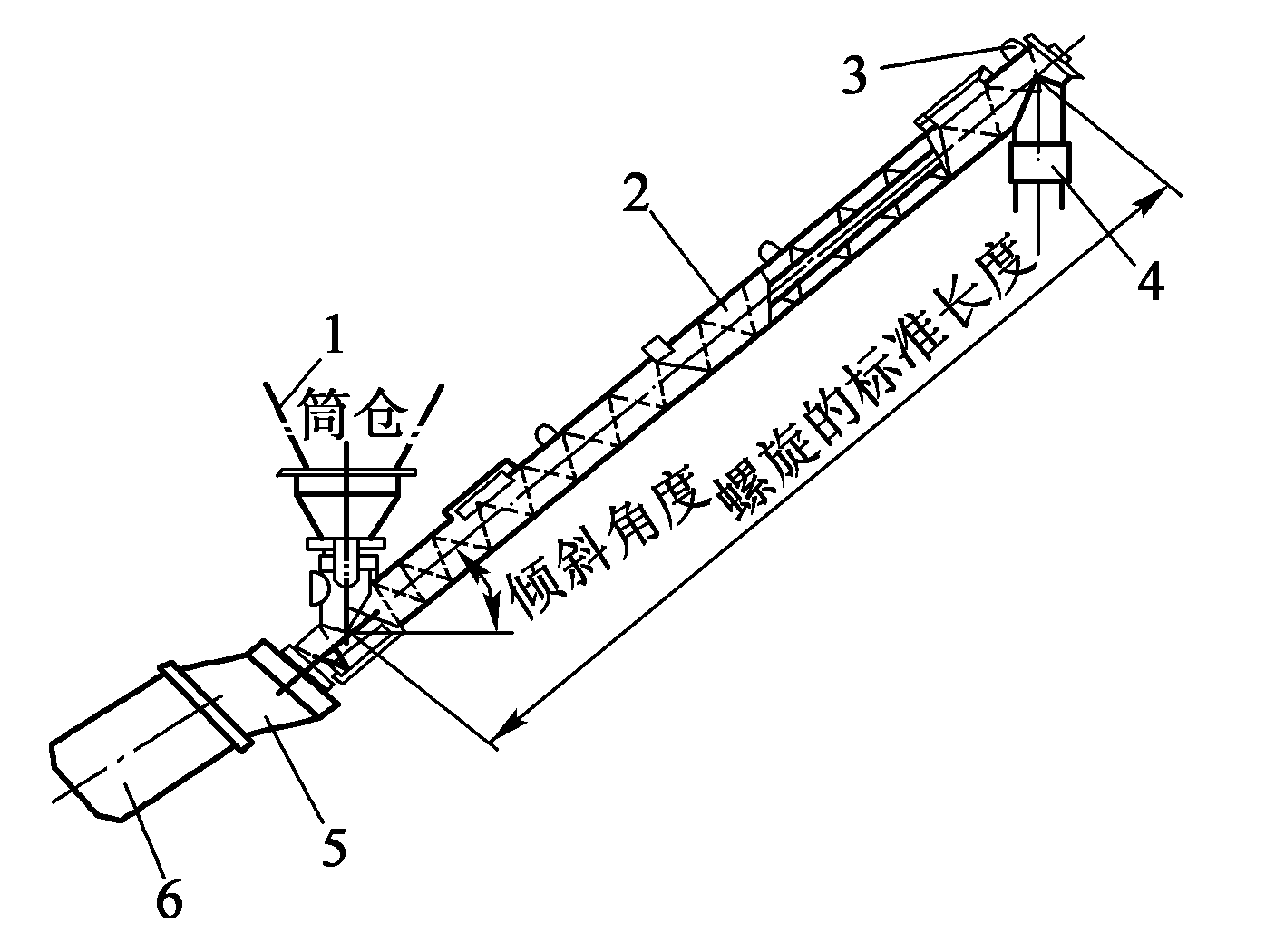

图4-25螺旋输送机简图

１.筒仓；２.螺旋叶片；３.悬索；４.套管；５.减速器；６.电动机

2）配料系统

配料系统由配料装置、称量装置及控制部分组成。配料系统是对混凝土的各种组成材料进行配料称量，用以控制各种拌和料的配比。

3）搅拌系统

自落式和强制式搅拌机均可作为搅拌楼（站）的搅拌机。搅拌楼通常配２～４台搅拌机，因为一台搅拌机不能充分发挥搅拌楼和其他设备的效率，而且由于搅拌机故障或检修将使整座搅拌楼停产是很不经济的。混凝土搅拌站通常只装一台搅拌机，但也有装两台的。搅拌楼（站）所用的搅拌机搅拌容量大，工作效率高。其结构与普通搅拌机的搅拌部分类同。（图4-26）

4）控制系统

混凝土搅拌楼（站）采用计算机控制系统，实现了对配合料的储存、供应、计量、搅拌和卸料等生产工艺过程的自动控制。控制系统包括硬件系统（如可编程控制器、计算机等）和软件系统（如管理程序和可编程控制器控制程序等）。

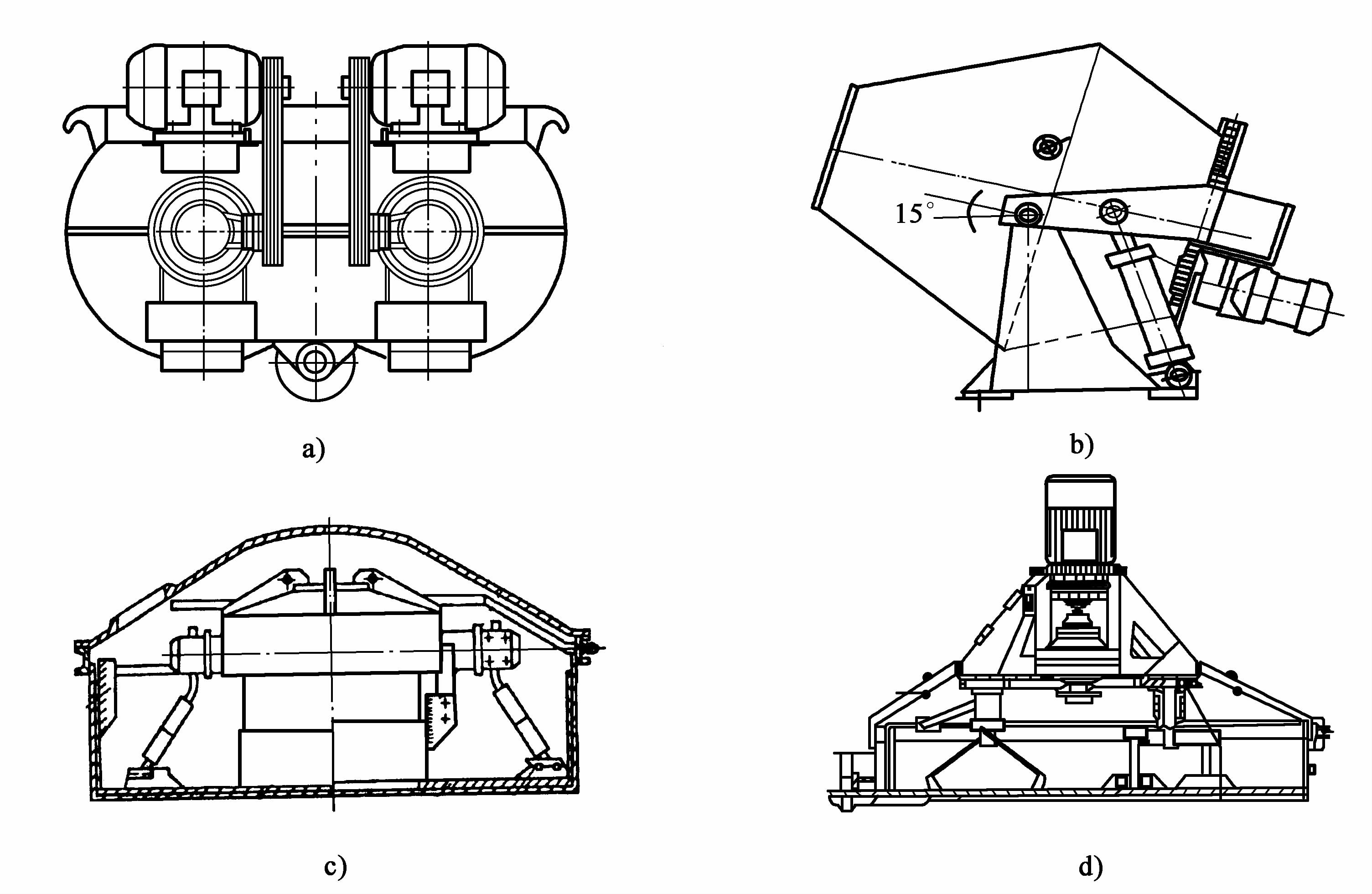

图4-26搅拌楼（站）常采用的大型搅拌机结构

ａ）双卧轴强制式搅拌机；ｂ）锥形倾翻出料搅拌机；ｃ）立轴强制式搅拌机；ｄ）行星强制式搅拌机

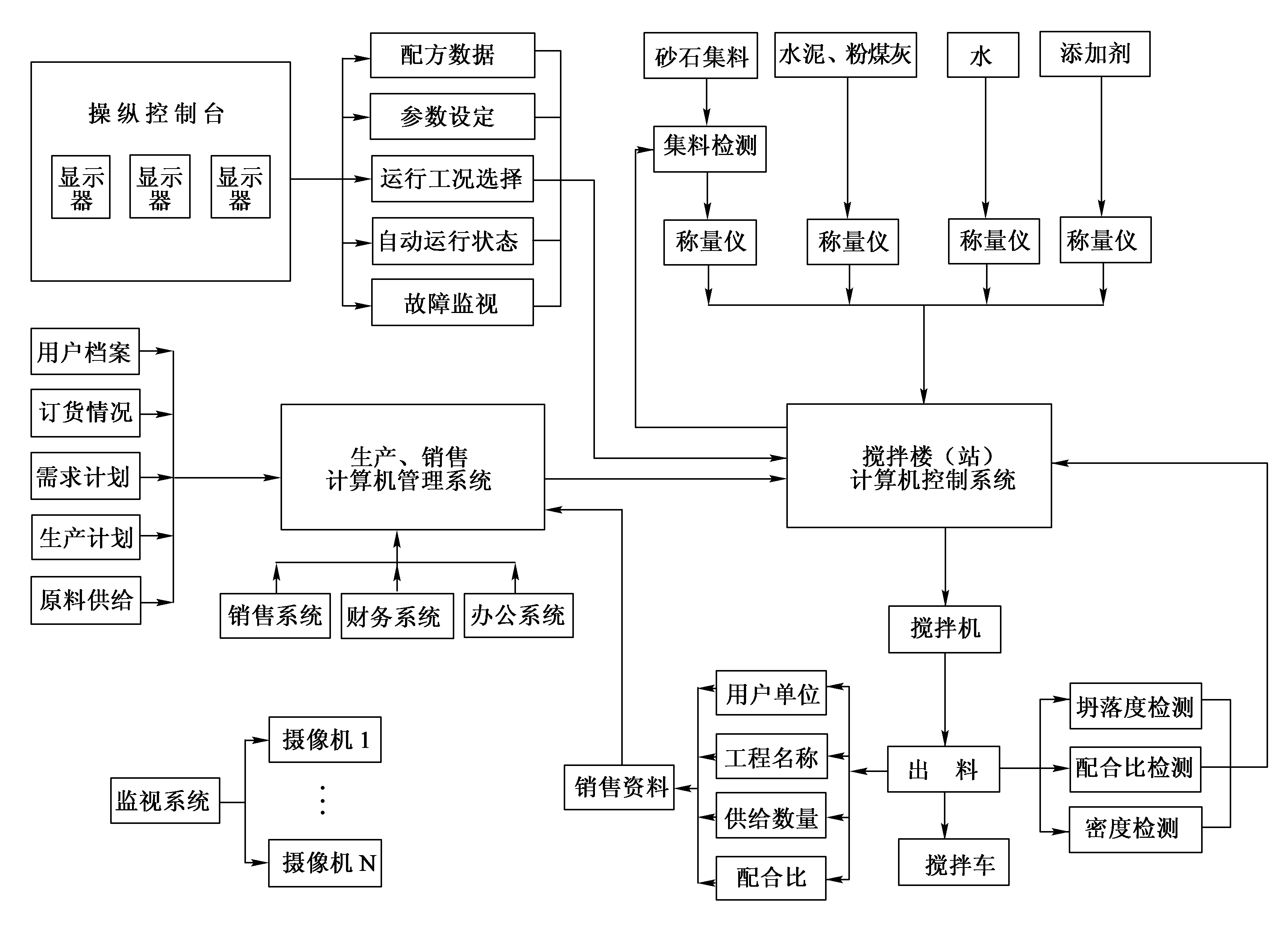

图4-27控制系统硬件构成

3.常见设备

1、倾翻出料混凝土搅拌楼
2、涡浆式混凝土搅拌楼
3、行星式混凝土搅拌楼
4、单卧轴式混凝土搅拌楼
5、双卧轴式混凝土搅拌楼
6、连续式混凝土搅拌楼
