灰浆制备及喷涂机械用于灰浆材料加工、灰浆搅拌、灰浆输送、墙体抹灰等工作，主要包括灰浆搅拌机、灰浆泵、灰浆喷枪等。
1.灰浆搅拌机械
灰浆搅拌机是将砂、水、胶合材料（如水泥、石膏、石灰等）均匀搅拌成灰浆混合料的机械。其工作原理与强制式混凝土搅拌机相同。工作时，搅拌筒固定不动。而靠固定在搅拌轴上的叶片的旋转来搅拌物料。
图6-1灰浆搅拌机

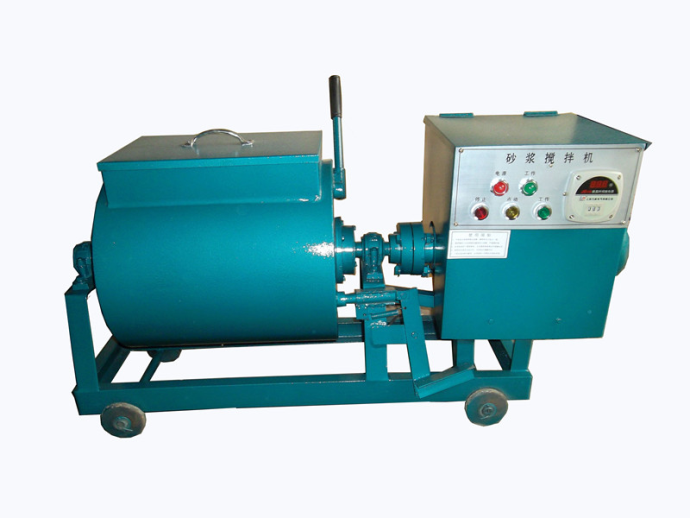

灰浆搅拌机按其生产状态可分为周期作业式和连续作业式，按搅拌轴的布置方式可分为卧轴式和立轴式，按出料方式可分为倾翻卸料式和底门卸料式。目前，建筑工地上使用最多的是周期作业的卧轴式灰浆搅拌机。
ＨＪ２００型灰浆搅拌机的结构图6-2所示，主轴１０上用螺栓固定着叶片６以３０ｒ／ｍｉｎ的转速回转。叶片对主轴的倾角以４５°为宜，采用组合式叶片，叶片磨损后易于更换。搅拌时使拌和料既产生周向运动又产生轴向相向运动，使之既搅拌又互相掺和从而得到良好的拌和效果。卸料时，转动摇把９，通过小齿轮带动与筒体固定的扇形齿圈，使搅拌筒以主轴为中心进行倾翻，此时叶片仍继续转动，协助将灰浆卸出。搅拌筒的顶部装有用钢条制成的格栅，防止大块物料及装料工具不慎绞入。
此类搅拌机轴端密封不好，造成漏浆，流入轴承座而卡轴承、烧毁电动机，有待于改进和提高。

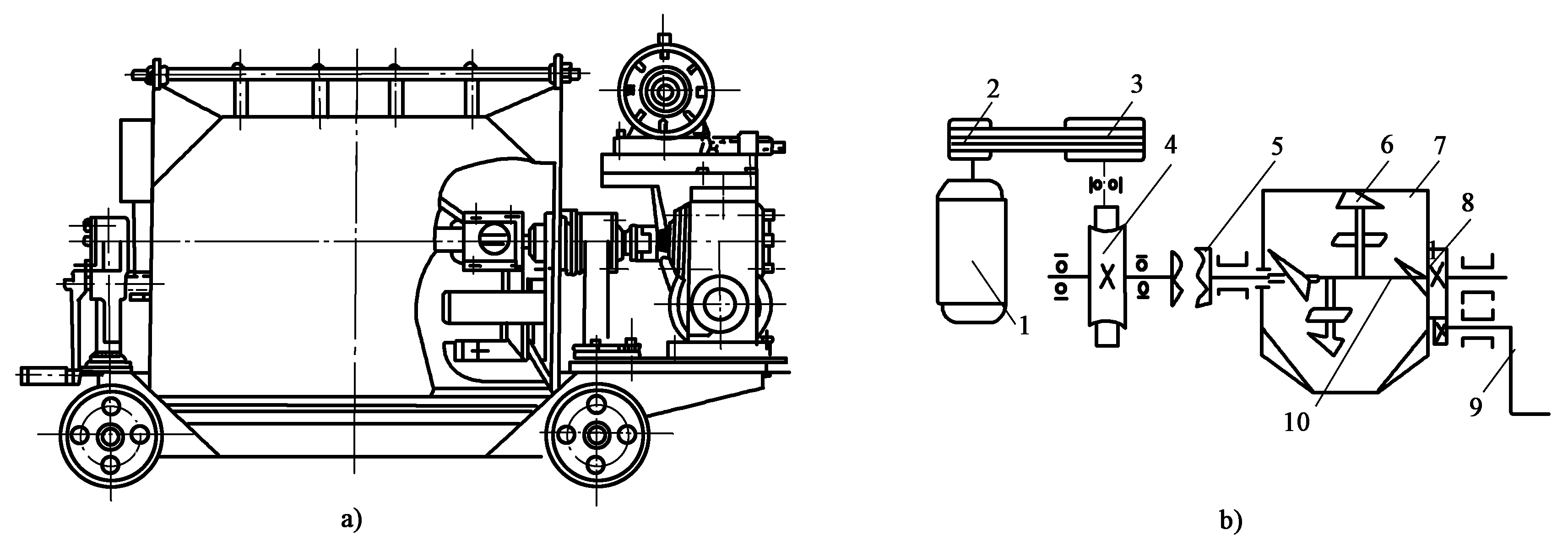

图6-2ＨＪ－２００型灰浆搅拌机的外形与传动系统
１电动机；２、３小、大皮带轮；４蜗轮减速器；５十字滑块联轴节；６叶片；７搅拌筒；８扇形内齿轮；９摇把；１０主轴
2.灰浆喷涂机械

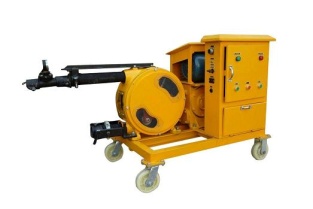

灰浆喷涂机械是用于输送、喷涂和灌注水泥灰浆的设备。按结构形式可分为柱塞式、隔膜式、挤压式、气动式和螺杆式，目前最常用的是柱塞式灰浆泵和挤压式灰浆泵。

ａ．柱塞式喷涂泵ｂ．挤压式灰浆泵ｃ．气动式灰浆泵
图6-3常见灰浆喷涂机械
（1）柱塞式灰浆泵
柱塞式灰浆泵利用柱塞在密闭缸体里的往复运动，将进入柱塞缸中的灰浆直接压送入输浆管，再送到使用地点。它有单柱塞式和双柱塞式两种类型。
单柱塞式灰浆泵的结构如图6-4所示，主要由电动机３、减速器４、曲柄连杆机构５、三通阀６、输出口７和输送管道等组成。电动机３通过三角皮带传动和减速器４使曲轴６旋转，再通过曲柄连杆机构使柱塞７做往复运动。吸入阀和压出阀随着柱塞的往复运动而轮番的启闭，从而吸入和压出灰浆。气罐内有空气，依靠空气储能，当柱塞回程吸浆时，气罐内的灰浆因空气压力继续输出，并减少灰浆输送的脉动现象。气罐上装有压力表，当工作压力超过１．５ＭＰａ时，装在三角皮带轮上的过载安全装置能够使大皮带轮停止运转，以保证安全。

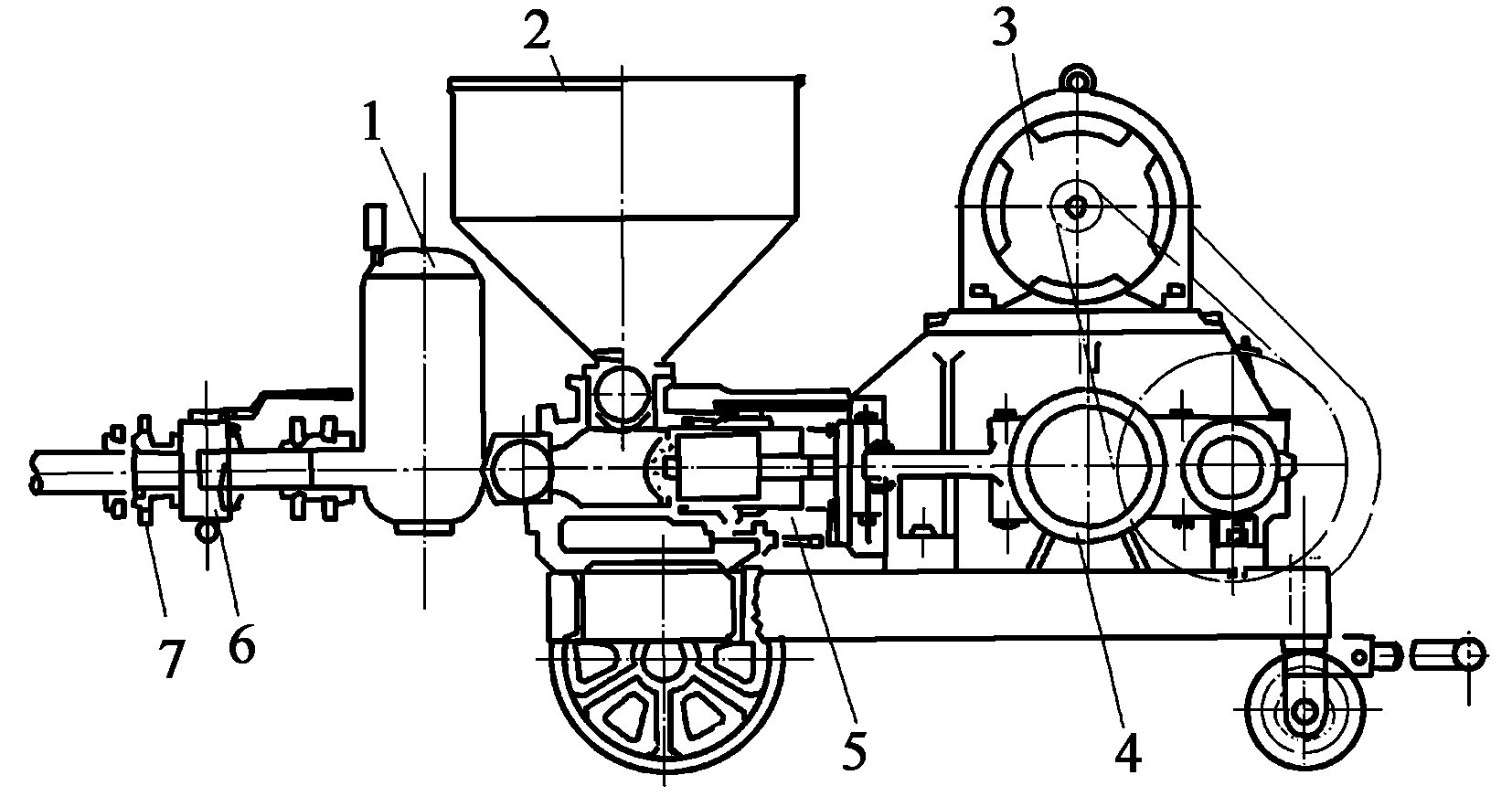

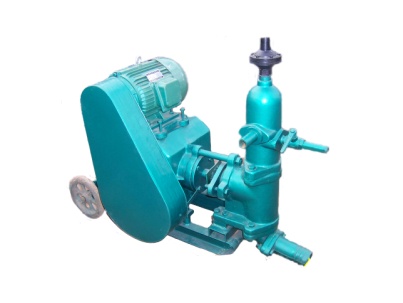

图6-4单柱塞式灰浆泵
１气罐；２料斗；３电动机；４减速器；５曲柄连杆机构；６三通阀；７输出口

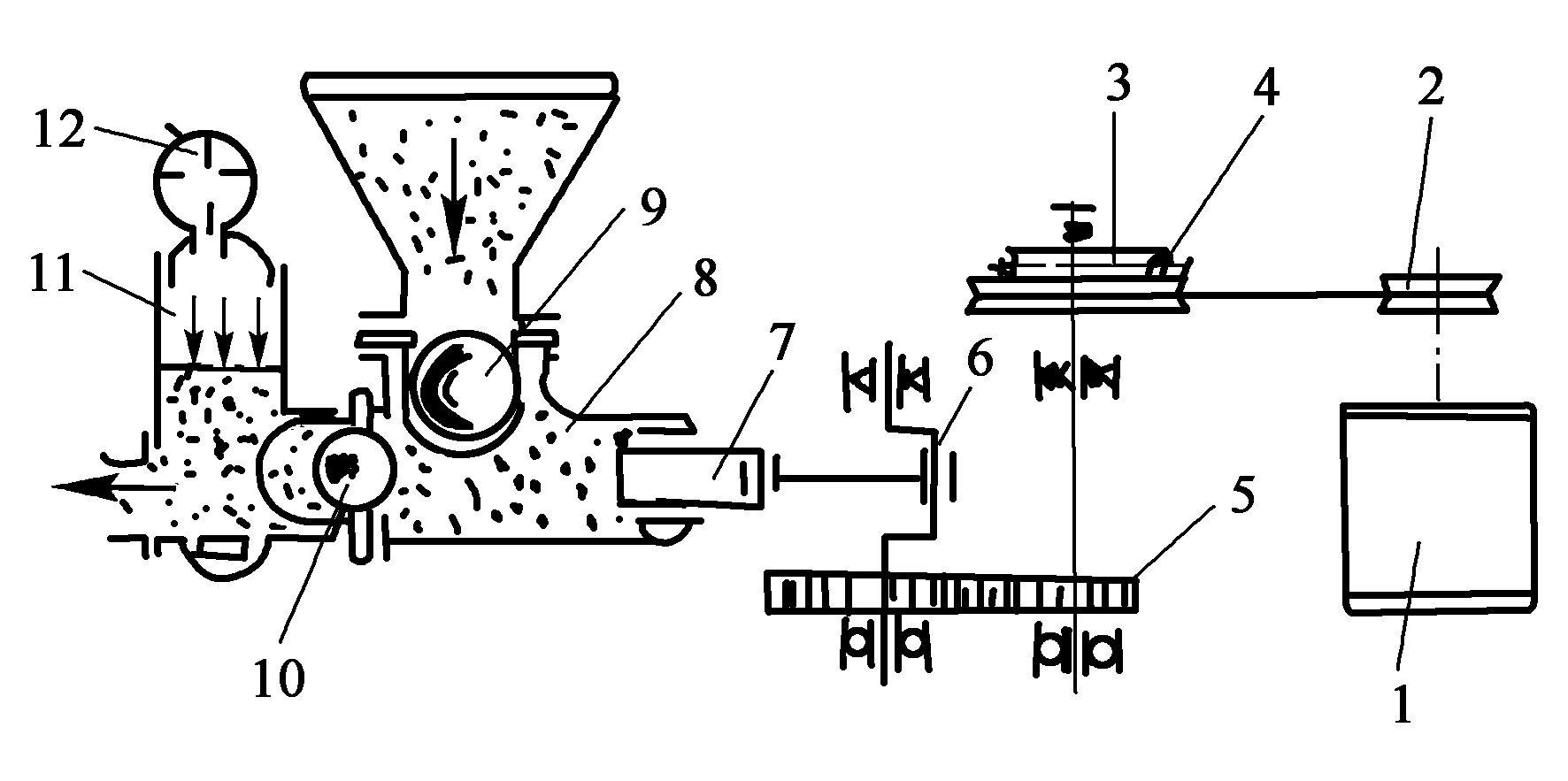

图6-5单柱塞式灰浆泵工作原理图
１.电动机；２.主动三角皮带轮；３.过载安全装置；４.从动皮带轮；５.减速器；６.曲轴；７.柱塞；８.泵缸；９.吸入阀；１０.压出阀；１１.气罐；１２.压力表
单柱塞式灰浆泵适用于１０层以下楼层的灰浆输送和喷涂抹灰，要求砂符合级配要求，且不宜全部使用破碎砂。

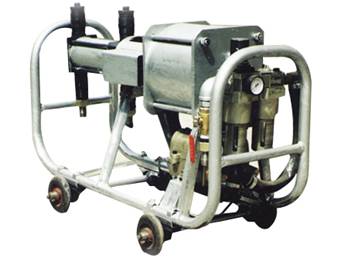

（2）气动式灰浆泵
气动式灰浆泵利用压缩空气压送灰浆。它的主体是一个卧式压力缸１，顶部装有压盖３。缸内装有一根带搅拌叶片的水平搅拌轴６，由电动机或柴油机经减速器驱动。这种泵通常配有空压机、液压加料斗、拉铲、行走装置等。灰浆可由自身的搅拌装置制备，也可将制备好的灰浆直接装入缸内，然后将盖压紧，接通压缩空气将其送入密闭的压力缸内，使用时打开出料口，即可将灰浆压出。该机用途广泛，除了用作灰浆输送泵和灰浆搅拌机外，还可以用来搅拌和输送细石混凝土或干料。（图6-6）

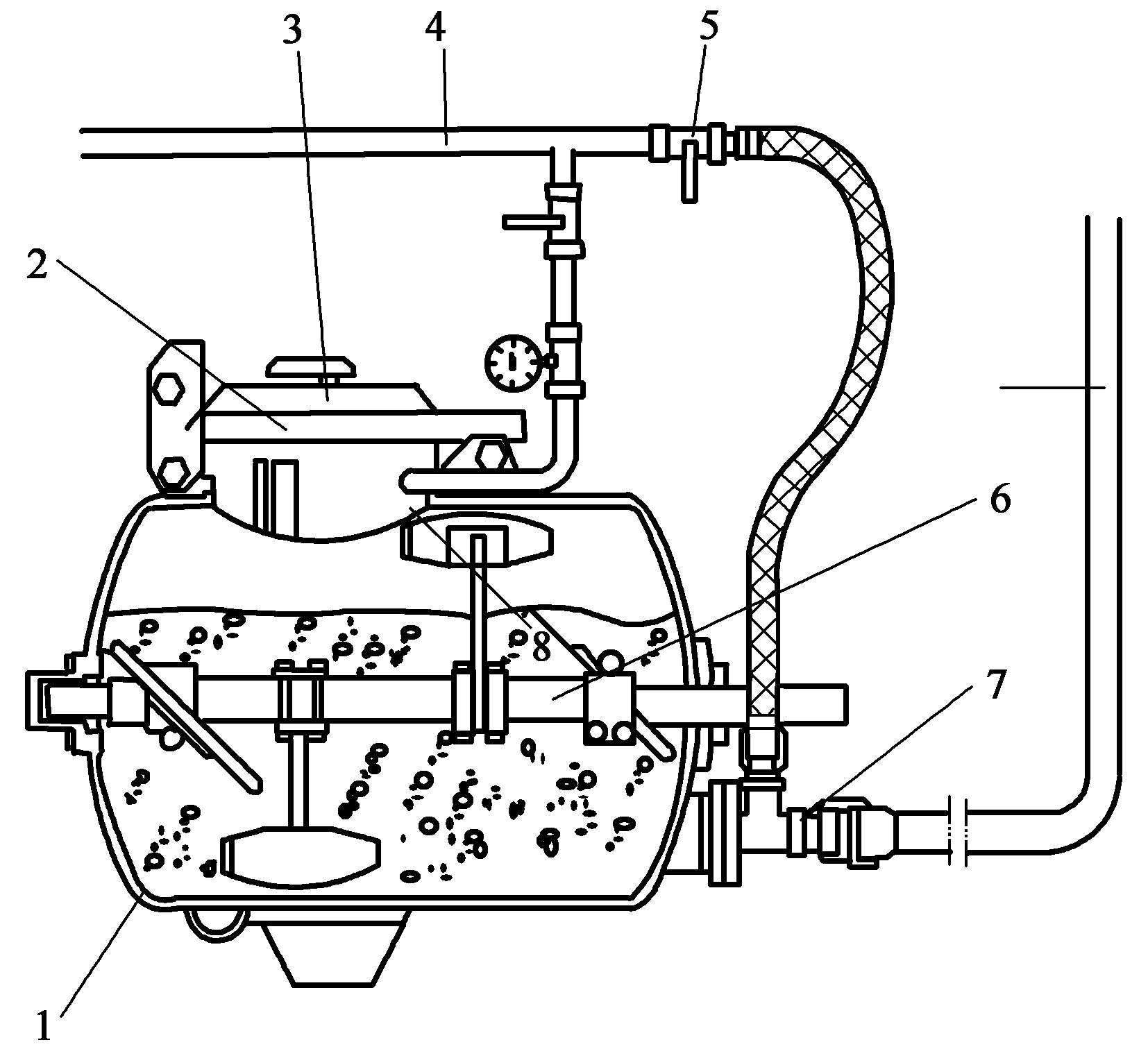

图6-6气动式灰浆泵结构示意图
１.压力缸；２.进料口；３.压盖；４.压缩空气管道；５.开关；６.搅拌轴；７.出料口；８.输出管道
（3）灰浆喷枪

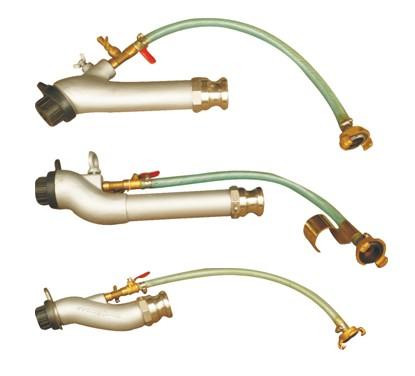

灰浆喷枪是灰浆泵的配套机具，泵送来的灰浆通过它喷涂到墙面上，是灰浆喷涂机械不可缺少的组成部分。常用的灰浆喷枪有普通喷枪和万能喷枪两种，其结构如图6-7所示。普通喷枪用来喷涂石灰灰浆，它是一个成锥形口的套管，下接输浆管，压缩空气沿输气管进入锥形口的空间，压缩空气喷出时，带动周围灰浆从锥形口一起喷出，并由开关控制输气量的大小。万能喷枪用来喷涂混合灰浆（石灰水泥灰浆或石灰石膏灰浆），它由三段锥形管组成，灰浆由输浆管送入，压缩空气沿输气管进入，由于锥形管之间的空间减小，可以使压缩空气和灰浆很好地混合，输气量也由开关来控制。

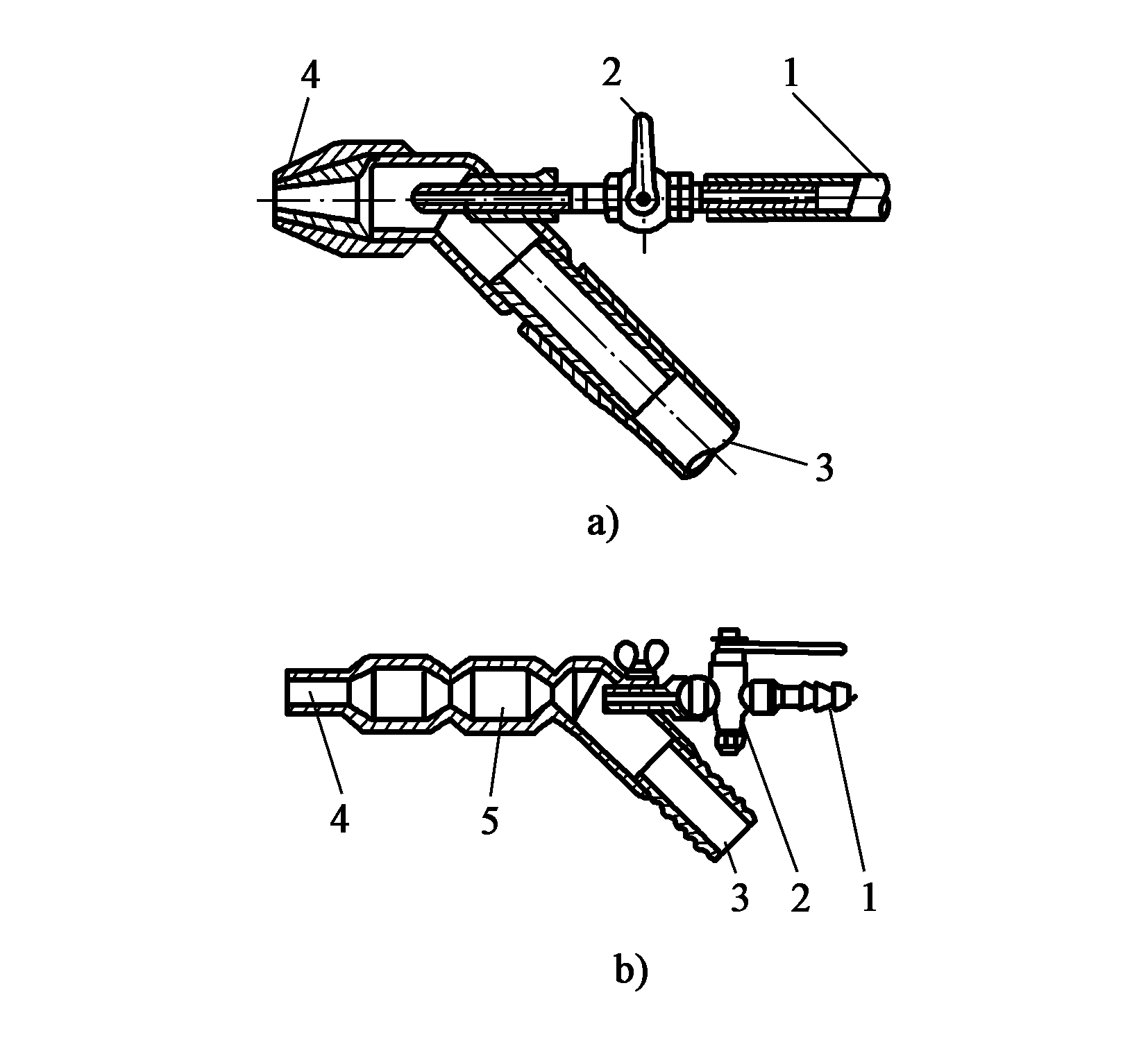

图6-7灰浆喷枪
ａ．普通喷枪；ｂ．万能喷枪
１.输气管；２.气门开关；３.输浆管；４.喷嘴；５.混合室
常见设备 1、电动筛砂机
2、卧轴式灰浆搅拌机
3、立轴式灰浆搅拌机
4、筒转式灰浆搅拌机
5、柱塞式单缸灰浆泵
6、柱塞式双缸灰浆泵
7、隔膜式灰浆泵
8、气动式灰浆泵
9、挤压式灰浆泵
10、螺杆式灰浆泵
11、灰浆联合机
12、淋灰机
13、麻刀灰拌和机 |
