水平定向钻机

水平定向钻机是在不开挖地表面的条件下，铺设多种地下公用设施(管道、电缆等)的一种施工机械，它广泛应用于供水、电力、电讯、天然气、煤气、石油等管线铺设施工中，它适用于沙土、粘土、卵石等地况，我国大部分非硬岩地区都可施工。水平定向钻进技术是将石油工业的定向钻进技术和传统的管线施工方法结合在一起的一项施工新技术，它具有施工速度快、施工精度高、成本低等优点，广泛应用于供水、煤气、电力、电讯、天然气、石油等管线铺设施工工程中。

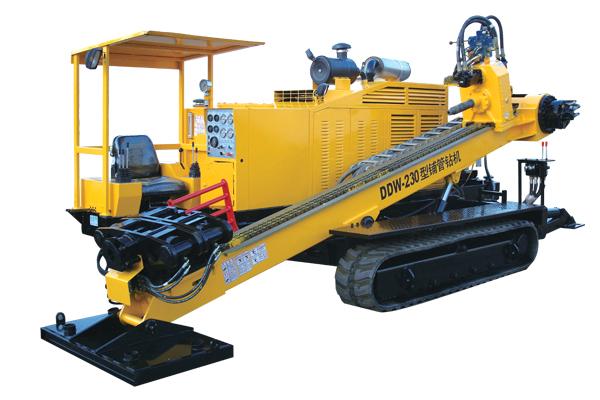

图11-9水平定向钻机

水平定向钻进设备一般适用于管径φ300~φ1200mm的钢管、PE管，最大铺管长度可达1500m，适应于软土到硬岩多种土壤条件。各种规格的水平定向钻机都是由钻机系统、动力系统、控向系统、泥浆系统、钻具及附助机具组成，结构及功能介绍如下：

钻机系统：是穿越设备钻进作业及回拖作业的主体，它由钻机主机、转盘等组成，钻机主机放置在钻机架上，用以完成钻进作业和回拖作业。转盘装在钻机主机前端，连接钻杆，并通过改变转盘转向和输出转速及扭矩大小，达到不同作业状态的要求。

动力系统：由液压动力源和发电机组成动力源是为钻机系统提供高压液压油作为钻机的动力，发电机为配套的电气设备及施工现场照明提供电力。

控向系统：控向系统是通过计算机监测和控制钻头在地下的具体位置和其它参数，引导钻头正确钻进的方向性工具，由于有该系统的控制，钻头才能按设计曲线钻进，现经常采用的有手提无线式和有线式两种形式的控向系统。

泥浆系统：泥浆系统由泥浆混合搅拌罐和泥浆泵及泥浆管路组成，为钻机系统提供适合钻进工况的泥浆。

钻具及辅助机具：是钻机钻进中钻孔和扩孔时所使用的各种机具。钻具主要有适合各种地质的钻杆，钻头、泥浆马达、扩孔器，切割刀等机具。辅助机具包括卡环、旋转活接头和各种管径的拖拉头。
